Texas Instruments TMUX2889 2:1 (SPDT) 双通道开关
Texas Instruments TMUX2889 2:1 (SPDT) 双通道开关是一款互补金属氧化物半导体 (CMOS) 多路复用器，具有两个独立可选的2:1、单刀双掷 (SPDT) 开关通道。该器件可与单电源（1.6V至5.5V ）搭配使用，但是可超过电源电压（-5.5V至5.5V）传输双向模拟和数字信号。
TMUX2889还具有高达±5.5V双向断电保护功能，即使在没有电源电压(VDD = 0V)的情况下也能隔离开关。如果没有这种保护功能，开关上的任何电压可通过内部ESD二极管为电源轨反向供电，对系统其他部分造成潜在的损害。
Texas Instruments TMUX2889具有0.001% THD+N和1mΩ RON平坦度，因此非常适合用于传输精密模拟和音频信号，不会增加失真。
特性
- 电源电压范围：1.8V至5.5V
- 超过电源信号范围：-5.5V至5.5V
- 大电流支持：1A（最大值）
- 超低导通电阻：0.2Ω
- 低导通电阻平坦度：1mΩ
- 低THD+N (0.001% (-100 dB))
- 工作温度范围：-40°C至+125°C
- 断电保护
- 过温保护
- 1.8V逻辑兼容
- 失效防护逻辑
- 先断后合开关
应用
- 陆地移动无线电
- 国防无线电
- 超声波气体流量变送器
- 智能药物输送
- 模拟输入模块
- 工业模块检测
- RS485/232

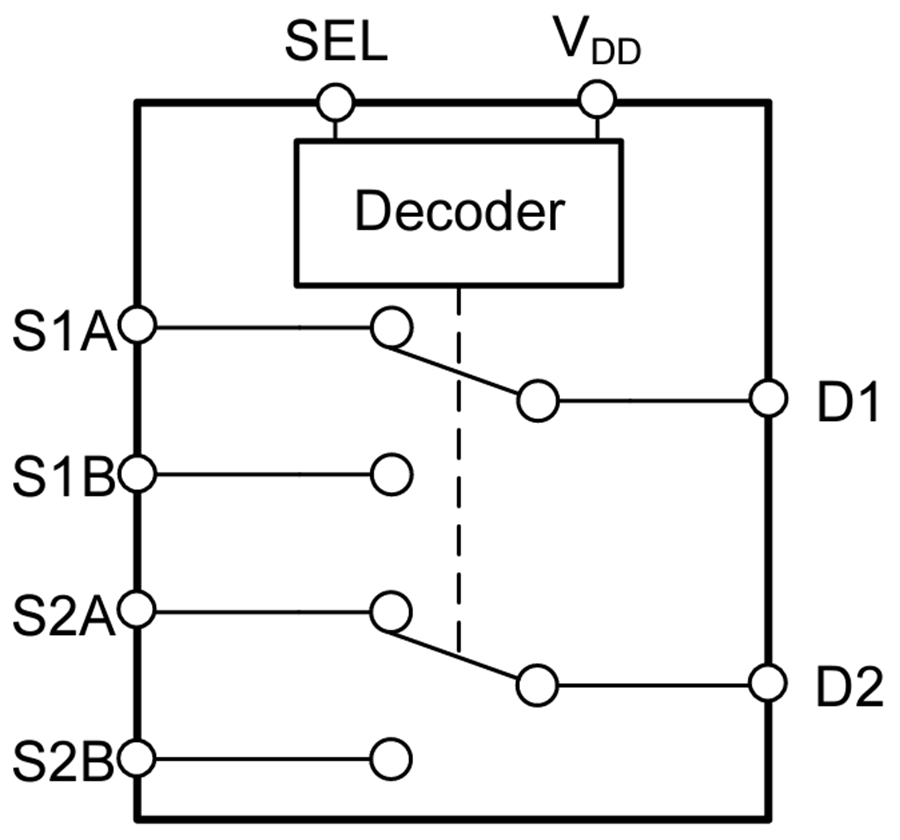

功能框图
发布日期: 2023-11-03
| 更新日期: 2023-11-09
