Texas Instruments TMUX4157N 2:1 SPDT负电压开关
Texas Instruments TMUX4157N 2:1单刀双掷 (SPDT) 负电压开关仅支持负电源轨。电源电压范围为-4V至-12V，该器件在源极 (Sx) 和漏极 (D) 引脚上支持从GND到VSS范围的双向模拟和数字信号。选择引脚 (SEL) 的状态控制两个源引脚中哪些连接到漏极引脚。
虽然TMUX4157N支持电源引脚和信号路径上的负电压，但逻辑输入引脚通过正电压进行控制，从而可连接典型控制逻辑电路，例如GPIO信号。逻辑输入引脚具有1.8V逻辑兼容阈值，工作电压高达5.5V，可提高系统灵活性。失效防护逻辑电路允许在电源引脚之前施加控制引脚上的电压，从而保护器件免受潜在的损害。
Texas Instruments TMUX4157N的转换时间短，通过开关的连续电流大，因此非常适合用于系统需要在两个不同电压输入之间快速切换的应用。
特性
- 支持负电压：-4V至-12V
- 轨到轨运行
- 双向信号路径
- 1.8V逻辑兼容
- 失效防护逻辑
- 支持高连续电流：150mA
- 1.8Ω的低导通电阻
- 工作温度范围：-55°C至+125°C
- 先断后合开关
- 2000V ESD保护HBM
应用
- 模拟和数字开关
- GaN功率放大器栅极开关
- 远程无线电单元 (RRU)
- 有源天线系统mMIMO (AAS)
- 基带单元 (BBU)
- 无线通信测试

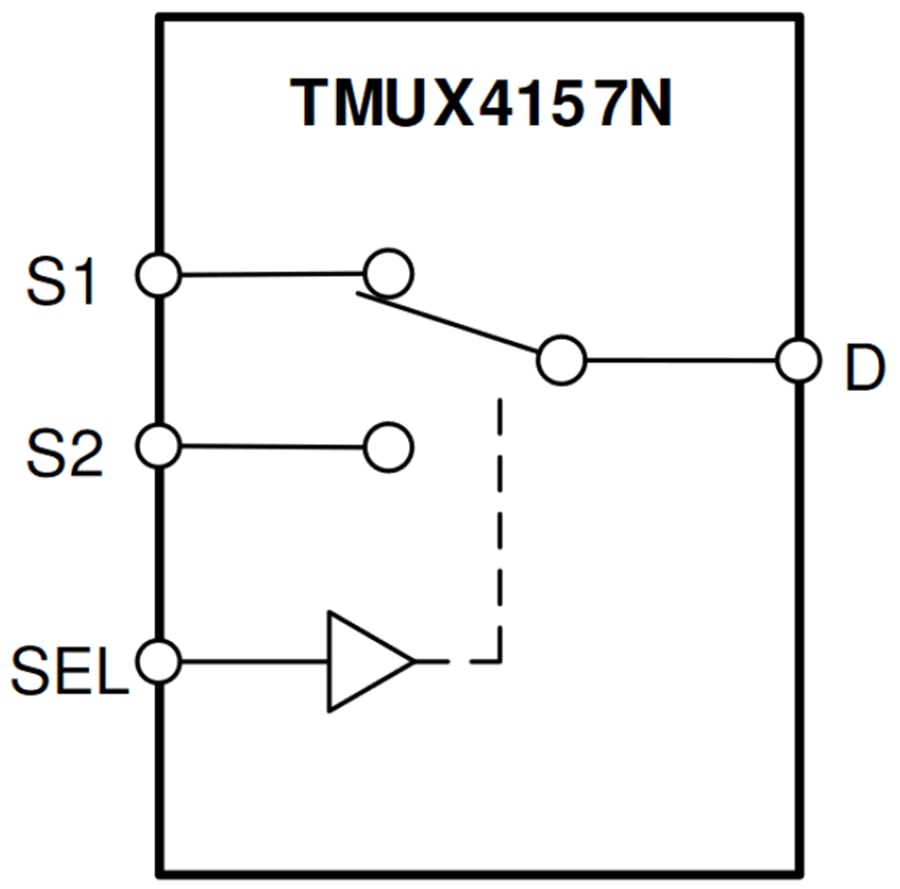

功能框图
发布日期: 2021-04-26
| 更新日期: 2022-03-11
