Texas Instruments TMUX4827 SPDT双通道开关
Texas Instruments TMUX4827 SPDT双通道开关是一款互补金属氧化物半导体 (CMOS) 多路复用器，具有两个可选的2:1、单极双掷 (SPDT) 开关通道。该器件可与单电源（1.8V至5.5V ）搭配使用，但是可超过电源电压（-12V至12V）传输双向模拟和数字信号。
TMUX4827还具有高达±12V双向断电保护功能，即使在没有电源电压 (VDD=0V) 的情况下也能隔离开关。如果没有这种保护功能，开关上的任何电压可通过内部ESD二极管为电源轨反向供电，对系统其他部分造成潜在的损害。
Texas Instruments TMUX4827具有0.001% THD+N和1mΩ RON平坦度，因此非常适合用于传输精密模拟和音频信号，不会增加失真。
特性
- 电源电压范围：1.8V至5.5V
- 超过电源信号范围：-12V至12V
- 大电流支持：1A（最大值）
- 超低导通电阻：0.13Ω
- 低导通电阻平坦度：1.0mΩ
- 低THD+N：0.001% (-100dB)
- 工作温度范围：-40°C至+125°C
- 断电保护
- 过温保护
- 1.8V逻辑兼容
- 失效防护逻辑
- 先断后合开关
应用
- 音频输入或输出开关
- 超声波气体流量变送器
- 模拟输入模块
- 工业模块检测
- RS485/232

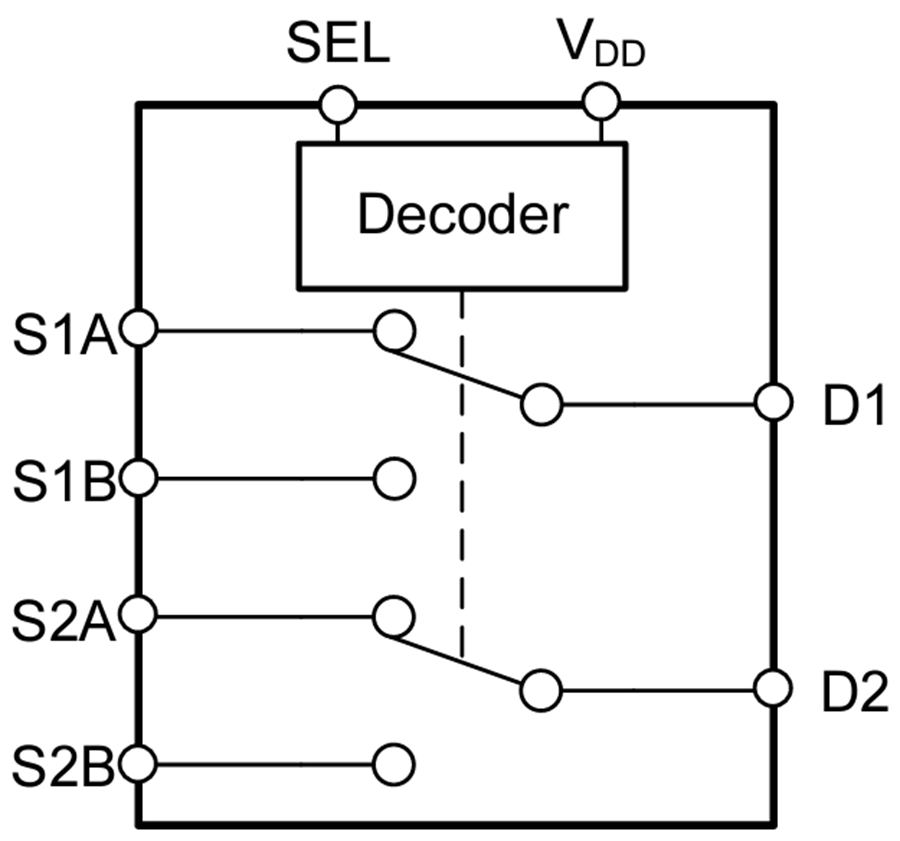

功能框图
相关开发工具
Texas Instruments TMUX4827YBHEVM评估模块
经配置用于评估TMU4827多路复用器的性能，采用9引脚YBH封装。
发布日期: 2023-08-18
| 更新日期: 2023-08-25
