Texas Instruments TMUX6119 36V精密SPDT开关
Texas Instruments TMUX6119 36V精密SPDT开关在双电源（±5V至±16.5V）、单电源（10V至16.5V）或非对称电源供电时均能正常运行。TMUX6119开关的两个数字输入引脚（EN和SEL）均具有兼容晶体管到晶体管逻辑 (TTL) 的阈值，这些阈值可确保TTL/CMOS逻辑兼容性。
可以通过控制EN引脚来启用或禁用TMUX6119。当禁用该器件时，两个通道开关均关闭。当启用该器件时，SEL引脚可用于打开通道A（SA至D）或通道B（SB至D）。TMUX6119支持先断后合 (BBM) 开关操作。
TMUX6119具有非常低的漏电流和电荷注入，因此可用于高精度测量应用。当开关处于OFF位置时，该器件还可通过阻断到达电源的信号电平来提供出色的隔离能力。TMUX6119 36V精密SPDT开关的电源电流低至17µA，因此可用于便携式应用。
特性
- 宽电源范围：±5V至±16.5V（双电源）或10V至16.5V（单电源）
- 闭锁性能满足JESD78 II类A级要求（所有引脚上100mA）
- 低导通电容：6.4pF
- 低输入漏电流：0.5pA
- 低电荷注入：0.19pC
- 轨到轨运行
- 低导通电阻：120Ω
- 转换时间：68ns
- 先断后合开关操作
- EN引脚和SEL引脚可连接VDD，集成下拉功能
- 逻辑电平：2V至VDD
- 低电源电流：17µA
- 人体模型 (HBM) ESD保护：所有引脚±2kV
- 行业标准SOT-23封装
应用
- 工厂自动化和工业过程控制
- 可编程逻辑控制器 (PLC)
- 模拟输入模块
- ATE 测试设备
- 数字万用表
- 电池监测系统

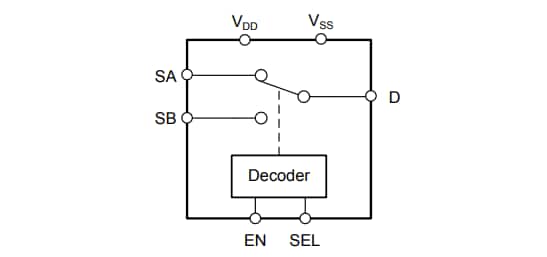

示意图
