Texas Instruments TMUX621x 4通道多路复用器

Texas Instruments TMUX621x 4通道多路复用器是互补型金属氧化物半导体 (CMOS) 器件，具有四个独立可选1:1单刀单掷 (SPST) 开关通道。该器件搭配单电源（4.5V至36V）、双电源（±4.5V至±18V）或非对称电源（例如VDD=12V、VSS=–5V）。TMUX621x可在源极引脚 (Sx) 和漏极引脚 (Dx) 上支持VSS至VDD范围的双向模拟和数字信号。

Texas Instruments TMUX721x的开关通过SELx引脚上的适当逻辑控制输入进行控制。TMUX621x是精密开关和多路复用器系列器件的组成部分，具有非常低的导通和关断漏电流，因此可用于高精度测量应用。

特性

  • 双电源范围：±4.5V至±18V
  • 单电源范围：4.5V至36V
  • 低导通电阻：2Ω
  • 大电流支持：370mA（最大值）
  • 工作温度范围：-40°C至+125°C
  • 1.8V逻辑兼容
  • 失效防护逻辑
  • 轨到轨运行
  • 双向工作

应用

  • 采样和保持电路
  • 反馈增益开关
  • 信号隔离
  • 现场发射器
  • 可编程逻辑控制器 (PLC)
  • 工厂自动化和控制
  • 超声波扫描仪
  • 患者监护和诊断
  • 心电图 (ECG)
  • 数据采集系统 (DAQ)
  • 半导体测试设备
  • LCD测试
  • 仪器仪表（实验室、分析、便携式）
  • 超声波智能仪表（水表和燃气表）
  • 光纤网络
  • 光学检测设备

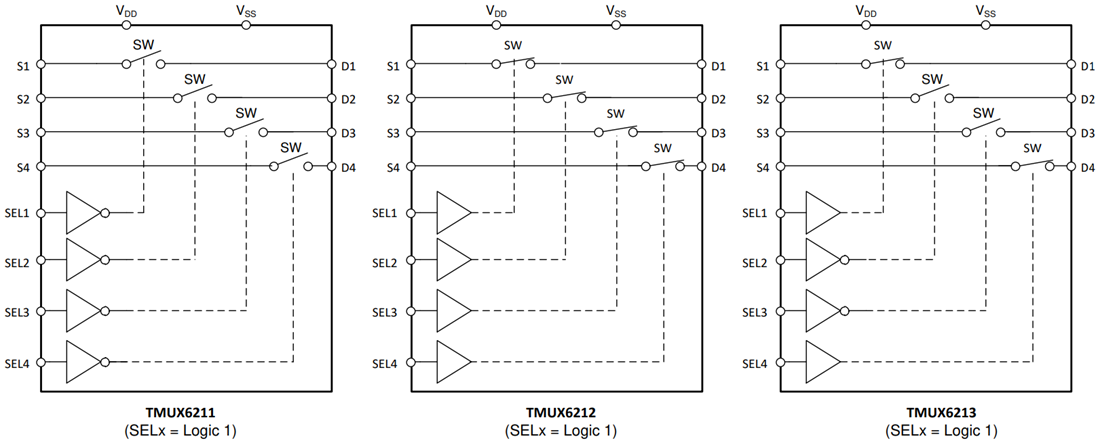

功能框图

框图 - Texas Instruments TMUX621x 4通道多路复用器
发布日期: 2021-03-22 | 更新日期: 2022-03-11
