Texas Instruments TMUX6234 2:1 4通道精密开关

Texas Instruments TMUX6234 2:1 4通道精密开关是一款具有低导通电阻的多通道CMOS开关。TMUX6234包含四个具有EN引脚的独立控制SPDT开关，可启用或禁用所有四个通道。该器件支持单电源（4.5V至36V）、双电源（±4.5V至±18V）或非对称电源（例如VDD=18V和VSS=–5V）。TMUX6234可在源极引脚 (Sx) 和漏极引脚 (D) 上支持VSS至VDD范围的双向模拟和数字信号。

所有逻辑控制输入引脚支持1.8V至VDD逻辑电平，确保在各种逻辑电压运行时的逻辑兼容性。失效防护逻辑电路允许在电源引脚之前施加控制引脚上的电压，从而保护器件免受潜在的损害。Texas Instruments TMUX6234是精密开关和多路复用器器件系列的一部分。这些器件具有非常低的导通和关断漏电流以及低电荷注入，因此可用于高精度测量应用。

特性

  • 双电源范围：±4.5V至±18V
  • 单电源范围：4.5V至36V
  • 低导通电阻：3.6Ω
  • 低串扰：–105dB
  • 低传播延迟：450ps
  • 支持大电流：400mA（最大值）
  • 工作温度范围：-40°C至+125°C
  • 1.8V逻辑兼容输入
  • 失效防护逻辑
  • 轨到轨运行
  • 双向信号路径
  • 先断后合开关

应用

  • 远程无线电单元 (RRU)
  • 有源天线系统mMIMO (AAS)
  • 可编程逻辑控制器 (PLC)
  • 模拟输入模块
  • 半导体测试设备
  • 电池测试设备
  • 数据采集系统 (DAQ)
  • 超声波扫描仪
  • 患者监护和诊断
  • 光纤网络
  • 光学检测设备
  • 有线网络

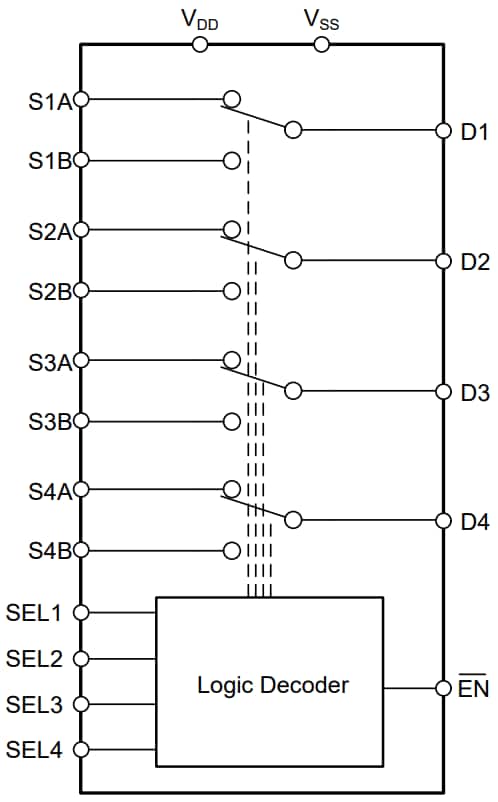

功能框图

框图 - Texas Instruments TMUX6234 2:1 4通道精密开关
发布日期: 2021-09-02 | 更新日期: 2022-03-11
