Texas Instruments TMUX6236 2:1 (SPDT) 双通道精密开关

Texas Instruments TMUX6236 2:1 (SPDT) 双通道精密开关是一款互补金属氧化物半导体 (CMOS) 开关，具有两个2:1开关。该器件可与双电源（±4.5V至±18V）、单电源（4.5V至36V）或不对称电源（如VDD = 12V、VSS = -5V）配合使用。Texas Instruments TMUX6236支持源极（Sx）和漏极（D）引脚上从VSS 到 VDD 的双向模拟和数字信号。

所有逻辑控制输入均支持从1.8V到VDD 的逻辑电平。该功能在有效电源电压范围内运行时，确保TTL和CMOS逻辑兼容性。失效防护逻辑电路允许在电源引脚之前施加控制引脚上的电压，从而保护器件免受潜在的损害。

特性

  • 双电源范围：±4.5V至±18V
  • 单电源范围：4.5V至36V
  • 低导通电阻：2Ω
  • 大电流支持：330mA（最大值）(WQFN)
  • 工作温度范围：-40°C至+125°C
  • 1.8V逻辑兼容
  • 逻辑引脚上集成下拉电阻器
  • 失效防护逻辑
  • 轨到轨运行
  • 双向工作

应用

  • 工厂自动化和工业控制
  • 可编程逻辑控制器 (PLC)
  • 模拟输入模块
  • ATE测试设备
  • 电池监测系统
  • 超声波扫描仪
  • 患者监护和诊断
  • 光纤网络
  • 光学检测设备
  • 远程无线电单元
  • 有线网络
  • 数据采集系统

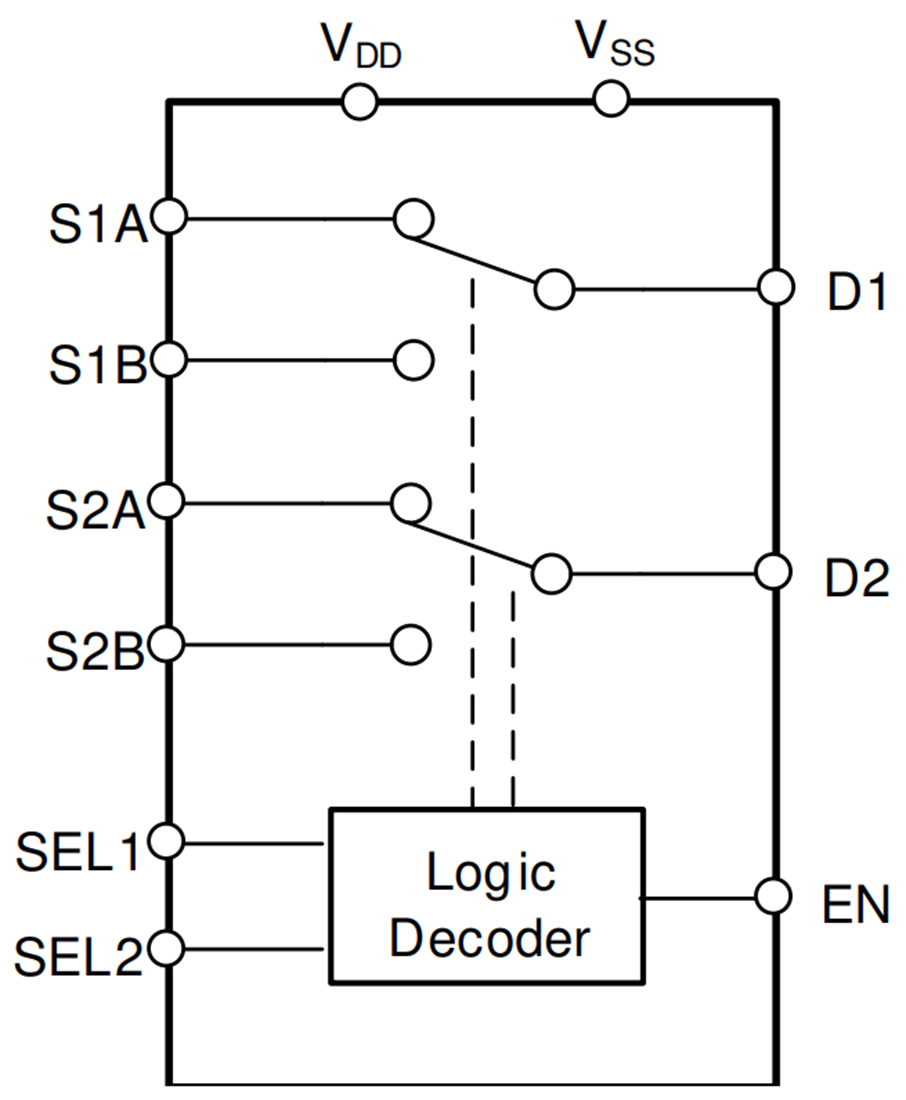

功能框图

框图 - Texas Instruments TMUX6236 2:1 (SPDT) 双通道精密开关
发布日期: 2022-10-14 | 更新日期: 2024-05-09
