Texas Instruments TMUX646EVM开关评估模块 (EVM)
Texas Instruments TMUX646EVM评估模块 (EVM) 支持对TMUX646的评估，TMUX646是一款采用36引脚BGA (ZEC) 封装的10通道开关。该评估模块可用于对该器件进行快速原型设计和测试，专门用于直流参数。TMUX646EVM可实现负载的轻松配置，用于直流特性的定性。Texas Instruments TMUX646EVM通过使用SMA端口焊盘、采用BGA (ZEC) 封装的第二个TMUX646以及终端电阻器，提供通过SMA连接器测试其中一个通道的选项。
特性
- 用于TMUX646 36引脚BGA封装 (ZEC) 的快速原型设计和测试设置
- 一个TMUX646已安装 (U1)；另一个TMUX646焊盘可用于单通道SMA测试 (U2)
- 电源去耦电容器，皆安装用于U1和U2
- 额外的0603电容器焊盘可用于U1
- 元件占位选项用来在所有用于U1的模拟I/O引脚上添加电阻器和电容器作为单负载或差分负载
- 六个SMA焊盘（TMUX646的一通道）以及U2上的端接电阻器焊盘，用来使用SMA I/O对一通道进行测试

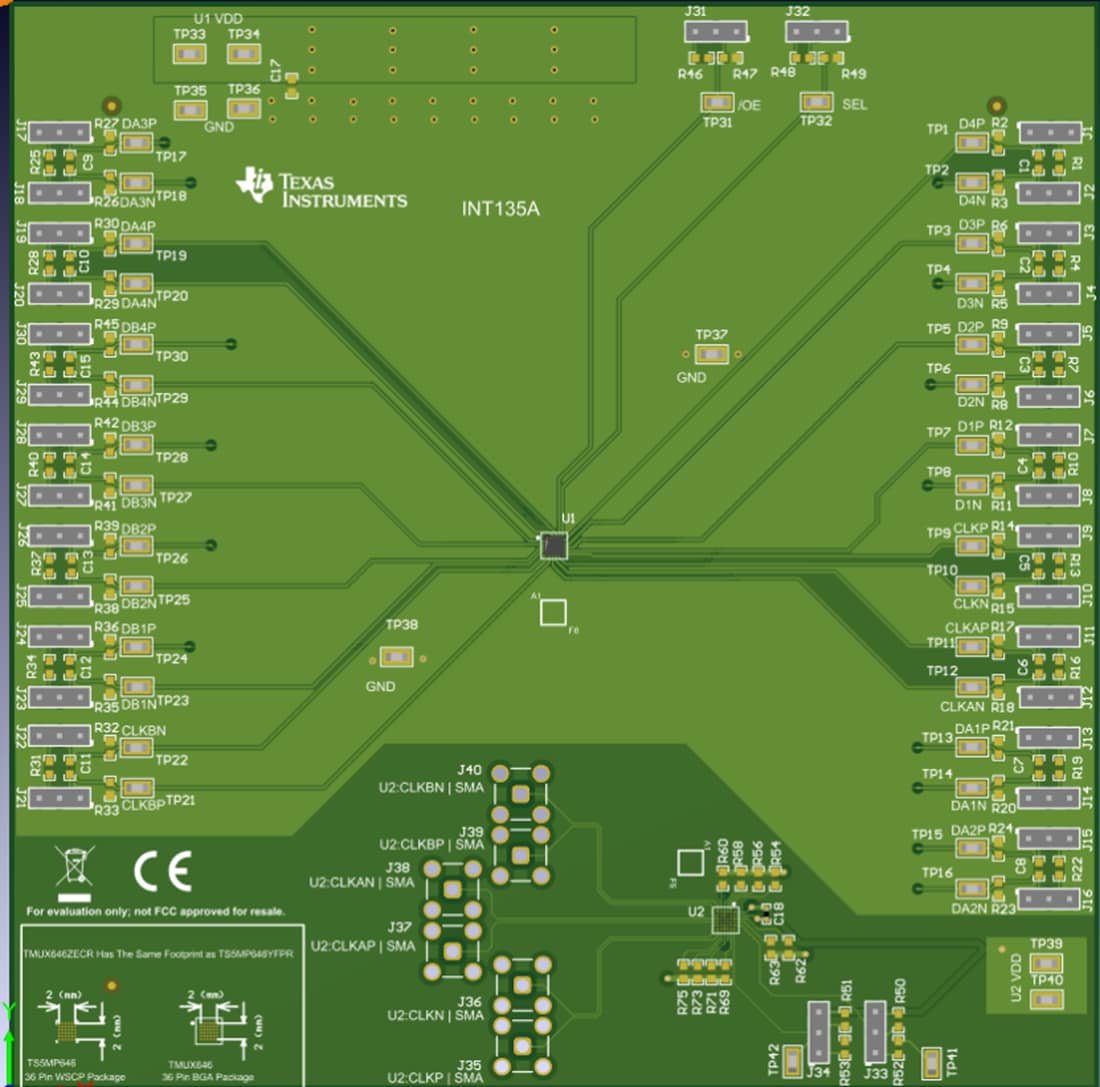

板布局
相关产品
Texas Instruments TMUX646 10通道MIPI开关
经过优化的10通道（5差分）SPDT双向开关，用于高速应用。
发布日期: 2021-06-11
| 更新日期: 2022-03-11
