Texas Instruments TMUX7208EVM多路复用器评估模块 (EVM)

Texas Instruments TMUX7208EVM多路复用器评估模块 (EVM) 支持评估TMUX7208器件，采用16引脚TSSOP (PW) 封装。该评估模块可用于对TMUX7208器件进行快速原型设计和测试，专门用于直流和定时参数。Texas Instruments TMUX7208是一款互补金属氧化物半导体 (CMOS) 开关，具有防闭锁能力，采用8:1单通道配置。该器件支持双电源（±4.5V至±22V）、单电源（4.5V至44V）或非对称电源（例如VDD=12V、VSS=–5V）。

特性

  • 对16引脚TMUX7208器件进行快速原型设计和测试设置，采用TSSOP (PW) 封装
  • 板载TMUX7208控制逻辑真相表
  • 未向该评估模块提供或焊接任何特定TMUX7208
  • 可灵活选择所需的IC进行评估
  • 支持单电源和双电源运行
  • 六个电源去耦电容器（2× 0.1μF、2× 1μF和2× 10μF）
  • 跳线至9个信号通道、VDD和VSS电源轨以及控制信号
  • 提供9个焊盘，用于贴装SMA连接器
  • 该焊盘可用于控制信号路径上的上拉或下拉电阻器
  • 该焊盘可用于浪涌保护二极管
  • 所有以接地为基准的信号路径上均有0805电容器焊盘可选

板布局

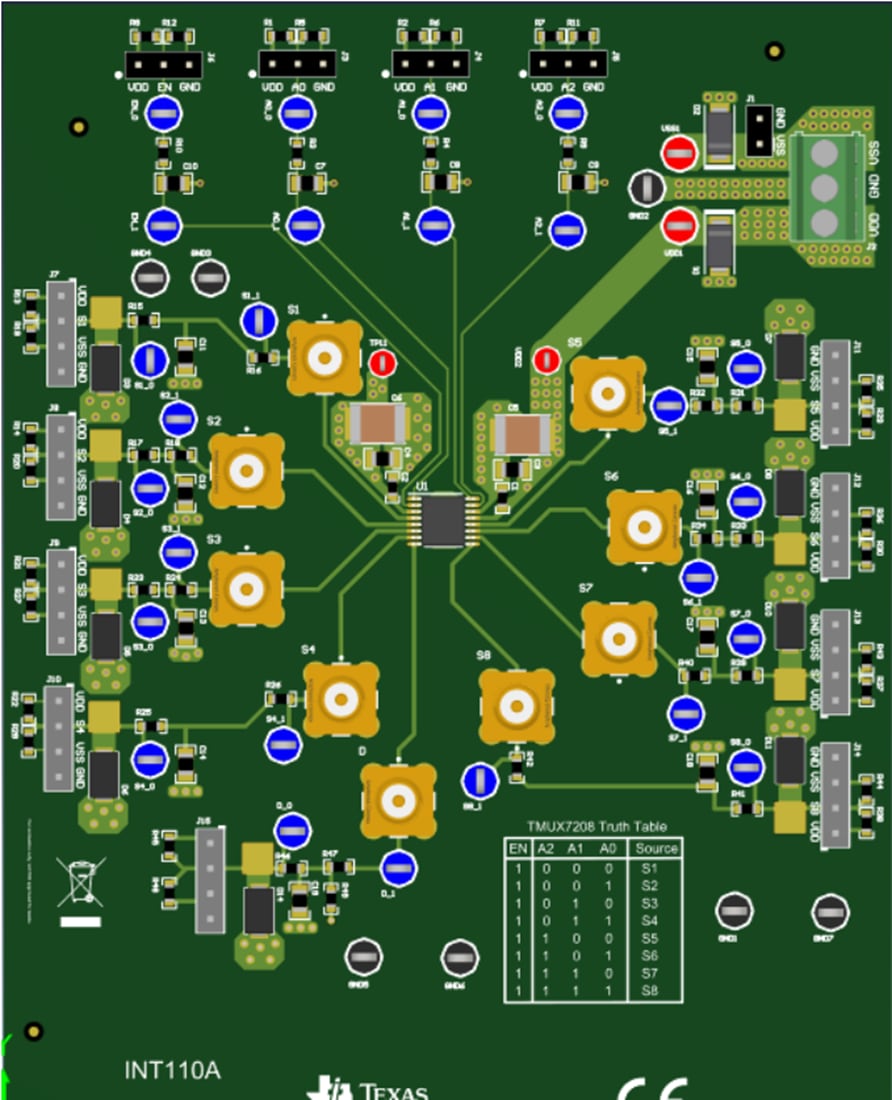

机械图纸 - Texas Instruments TMUX7208EVM多路复用器评估模块 (EVM)

相关产品

Texas Instruments TMUX720x 8:1精密多路复用器

精密单通道多路复用器，具有低导通电阻和电荷注入。

Learn More关于Texas Instruments TMUX720x 8:1精密多路复用器 View Products与Texas Instruments TMUX720x 8:1精密多路复用器相关
