Texas Instruments TMUX721x CMOS开关
Texas Instruments TMUX721x CMOS开关是互补型金属氧化物半导体 (CMOS) 器件，具有四个独立可选1:1单刀单掷 (SPST) 开关通道。该器件搭配单电源（4.5V至44V）、双电源（±4.5V至±22V）或非对称电源（例如VDD=12V、VSS=–5V）。TMUX721x可在源极引脚 (Sx) 和漏极引脚 (Dx) 上支持VSS至VDD范围的双向模拟和数字信号。
Texas Instruments TMUX721x的开关通过SELx引脚上的适当逻辑控制输入进行控制。TMUX721x是精密开关和多路复用器系列器件的组成部分，具有非常低的导通和关断漏电流，因此可用于高精度测量应用。
TMUX72xx系列具有闩锁抑制功能，可防止器件内寄生结构之间不受欢迎的大电流事件（通常由过压事件引起）。闭锁条件通常持续到电源轨关闭，可能导致器件故障。TMUX72xx系列开关和多路复用器具有防闩锁特性，可用于恶劣环境。
特性
- 闭锁抑制
- 双电源范围：±4.5V至±22V
- 单电源范围：4.5V至44V
- 低导通电阻：2Ω
- 大电流支持：370mA（最大值）
- 工作温度范围：-40°C至+125°C
- 1.8V逻辑兼容
- 失效防护逻辑
- 轨到轨运行
- 双向工作
应用
- 采样和保持电路
- 反馈增益开关
- 信号隔离
- 现场发射器
- 可编程逻辑控制器 (PLC)
- 工厂自动化和控制
- 超声波扫描仪
- 患者监护和诊断
- 心电图 (ECG)
- 数据采集系统 (DAQ)
- 半导体测试设备
- LCD测试
- 仪器仪表 - 实验室、分析、便携式
- 超声波智能仪表（水表和燃气表）
- 光纤网络
- 光学检测设备

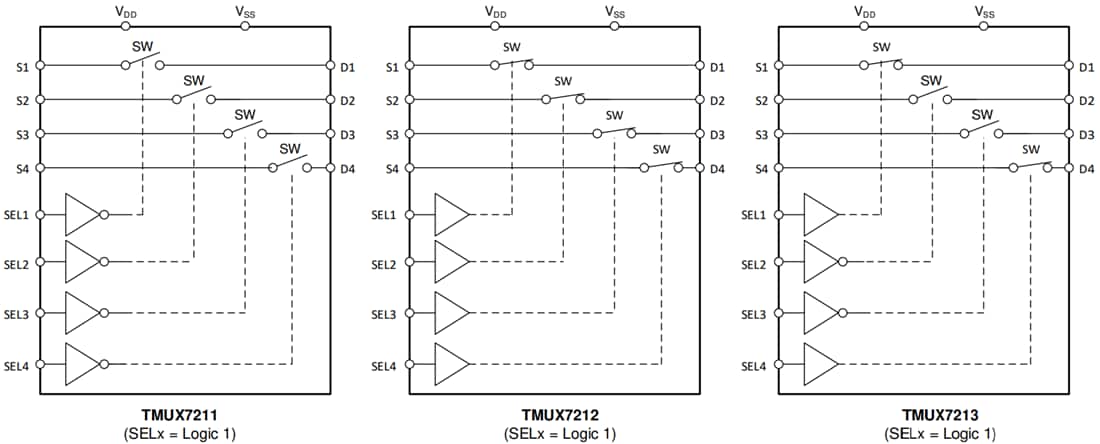

功能框图
相关开发工具
Texas Instruments TMUX721xEVM开关评估模块 (EVM)
支持评估TMUX721x器件，采用16引脚 TSSOP (PW) 封装。
发布日期: 2021-02-12
| 更新日期: 2022-03-16
