Texas Instruments TMUX7236 2:1 (SPDT) 双通道精密开关

Texas Instruments TMUX7236 2:1 (SPDT) 双通道精密开关是一款互补金属氧化物半导体 (CMOS) 开关，具有防闭锁能力，采用双通道、2:1配置。该器件在双电源（±5V至±22V）、单电源（5V至44V）或非对称电源（例如VDD=12V、VSS=–5V）供电情况下运行良好。TMUX7236可在源极引脚 (Sx) 和漏极引脚 (D) 上支持VSS至VDD范围的双向模拟和数字信号。

所有逻辑控制输入均支持1.8V至VDD逻辑阈值。当器件在有效电源电压范围内运行时，该阈值可确保TTL和CMOS逻辑电路的兼容性。失效防护逻辑电路允许在电源引脚之前施加控制引脚上的电压，从而保护器件免受潜在的损害。

Texas Instruments TMUX72xx系列具有防闭锁能力。该特性可防止器件内寄生结构之间不受欢迎的大电流事件（通常由过压事件引起）。闭锁条件通常持续到电源轨关闭，可能导致器件故障。TMUX72xx系列开关和多路复用器具有防闩锁特性，可用于恶劣环境。

特性

  • 闭锁抑制
  • 双电源范围：±4.5V至±22V
  • 单电源范围：4.5V至44V
  • 低导通电阻：2Ω
  • 大电流支持：330mA（最大值） (WQFN)
  • 工作温度范围：-40°C至+125°C
  • 1.8V逻辑兼容
  • 逻辑引脚上集成下拉电阻器
  • 失效防护逻辑
  • 轨到轨运行
  • 双向工作

应用

  • 气量计
  • 流量变送器
  • 工厂自动化和工业控制
  • 可编程逻辑控制器 (PLC)
  • 模拟输入模块
  • 半导体测试
  • 数据采集系统
  • 超声波扫描仪
  • 光纤网络
  • 光学检测设备
  • 远程无线电单元
  • 有线网络
  • 患者监护和诊断

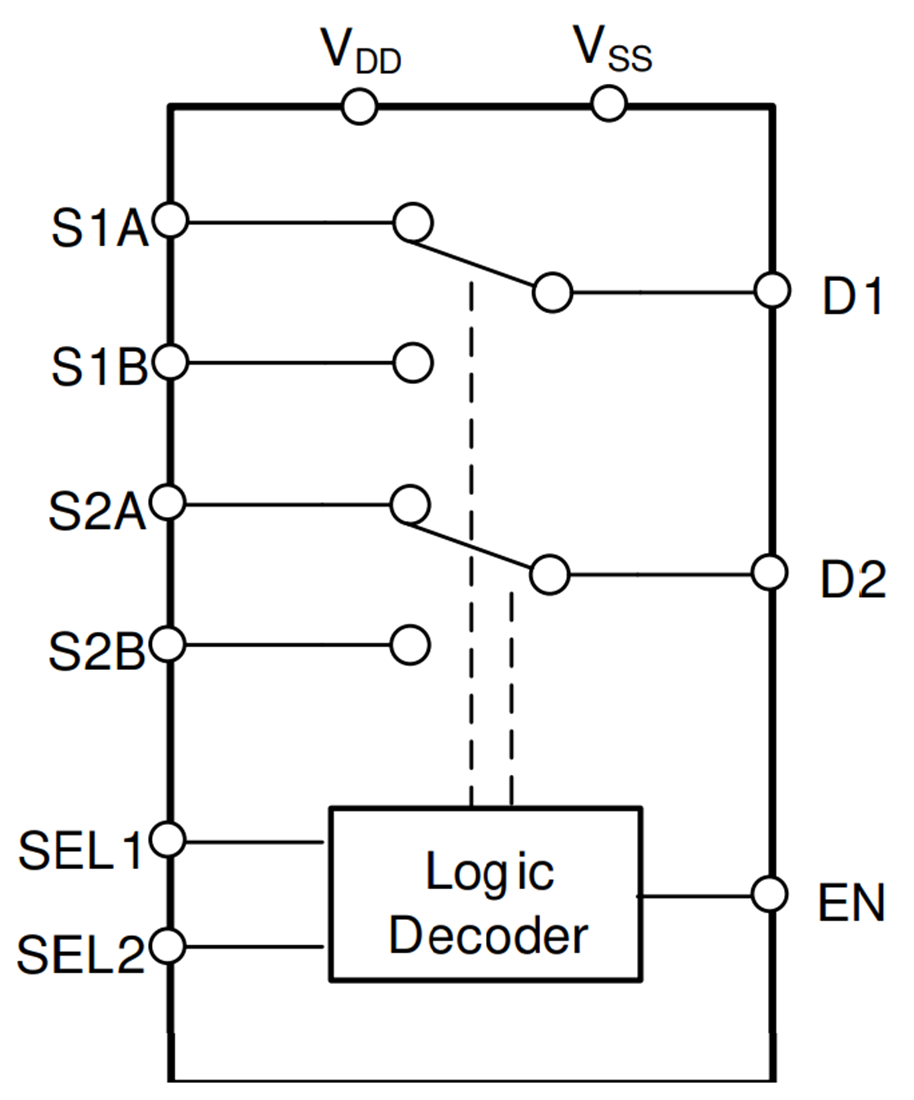

功能框图

框图 - Texas Instruments TMUX7236 2:1 (SPDT) 双通道精密开关
发布日期: 2022-10-14 | 更新日期: 2022-11-02
