Texas Instruments TMUX734xF 8:1和双通道4:1多路复用器
Texas Instruments TMUX734xF 8:1和双通道4:1多路复用器是现代互补金属氧化物半导体 (CMOS) 模拟多路复用器，采用8:1（单端）和4:1（差分）配置。TMUX734xF在双电源（±5V至 ±22V）、单电源（8V至44V）或非对称电源（例如VDD=12V，VSS= –5V）供电时均能正常运行。该器件在通电和断电情况下均提供过压保护，非常适合用于无法精确控制电源时序的应用。
在通电和断电条件下，该器件可阻断最高达+60V和-60V的接地故障电压。没有电源时，无论开关输入条件和逻辑控制状态如何，开关通道均保持关断状态。
TMUX7348F和TMUX7349F器件具有低电容、低电荷注入和集成式故障保护功能，因此可用于注重高性能和高稳健性的前端数据采集应用。该器件采用标准薄型小外形尺寸封装和较小的WQFN封装（非常适用于PCB空间受限的应用）。
TMUX734xF-EP器件采用金键合线，工作温度范围为-55至+105°C，采用锡铅引线涂层。
特性
- 集成故障保护：
- 过压保护（源极到电源或源极到漏极）：±85V
- ±60V过压保护
- ±60V断电保护
- 可调过压触发阈值
- VFP ：3V至VDD 、VFN 0V至VSS
- 中断标志，指示整体和特定故障通道信息
- 无故障通道在低泄漏电流下继续运行
- 在过压条件下，输出被钳位到故障电源
- 宽电源电压范围：
- ±5V至±22V双电源
- 8V至44V单电源
- 器件构造可实现闩锁效应抑制
- 支持1.8V逻辑电平
- 失效防护逻辑：高达44V（与电源无关）
- 先断后合开关
- 行业标准TSSOP和较小型WQFN封装
应用
- 工厂自动化和控制
- 可编程逻辑控制器 (PLC)
- 模拟输入模块
- 半导体测试设备
- 电池测试设备
- 伺服驱动控制模块
- 数据采集系统 (DAQ)

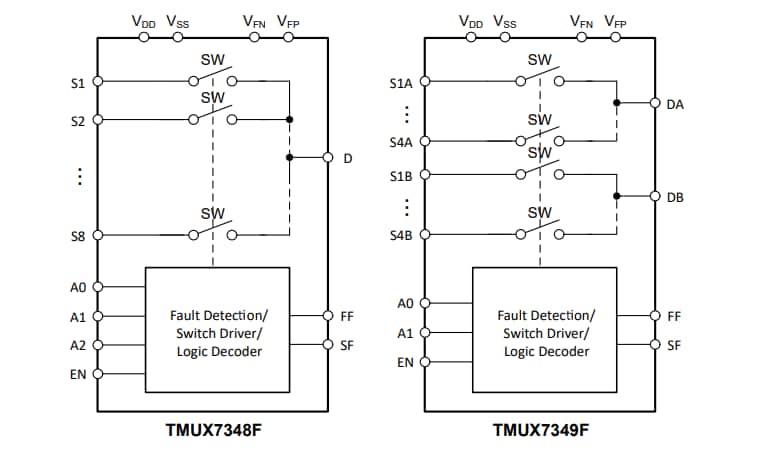

功能框图
开发工具
Texas Instruments TMUX73XXF-EVM多路复用器评估模块
有助于对TMUX73XXF系列组件进行直流特性描述和快速原型设计。
发布日期: 2022-12-22
| 更新日期: 2025-04-10
