Texas Instruments TMUX7436F双路2:1多路复用器

Texas Instruments TMUX7436F双路2:1多路复用器是一款互补金属氧化物半导体 (CMOS) 模拟多路复用器，具有闩锁效应抑制功能，采用双通道2:1配置。TMUX7436F在双电源（±5V至±22V）、单电源（8V至44V）或非对称电源（例如VDD=12V、VSS=–5V）供电情况下运行良好。

TI TMUX7436F双路2:1多路复用器在通电和断电情况下均提供过压保护，因此适用于无法精确控制电源时序的应用。

特性

  • 宽电源电压范围：
    • 8V至44V单电源
    • ±5V至±22V双电源
  • 集成故障保护：
    • 过压保护（源极到电源或源极到漏极）：±85V
    • ±60V过压保护
    • ±60V断电保护
    • 指示故障状态的中断标志
    • 故障期间的输出开路
  • 器件构造可实现闩锁效应抑制
  • 6kV人体放电模型 (HBM) ESD等级
  • 低导通电阻：8.6Ω（典型值）
  • 平缓的导通电阻：10mΩ典型值
  • 支持1.8V逻辑电平
  • 失效防护逻辑：高达44V（与电源无关）
  • 业界通用的TSSOP封装和较小的WQFN封装

应用

  • 工厂自动化和控制
  • 可编程逻辑控制器 (PLC)
  • 模拟输入模块
  • 半导体测试设备
  • 电池测试设备
  • 伺服驱动控制模块
  • 数据采集系统 (DAQ)

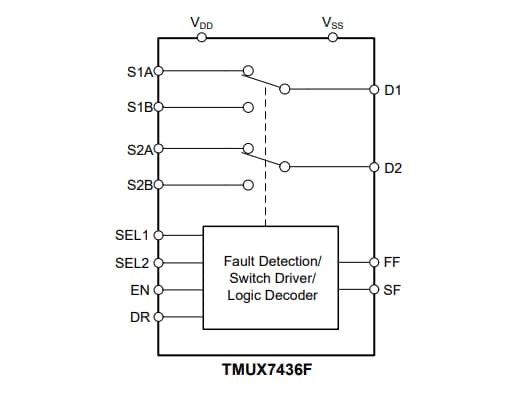

功能图

框图 - Texas Instruments TMUX7436F双路2:1多路复用器
发布日期: 2022-12-22 | 更新日期: 2023-01-05
