Texas Instruments TPA2015D1 2W D类音频放大器
Texas Instruments TPA201D1 2W D类音频功率放大器采用电池跟踪SpeakerGuard™ AGC技术，并具有集成式自适应升压转换器，可在低输出功率下提高效率。TPA2015D1可为8Ω扬声器提供高达2W功率 (6% THD)，其典型效率为85%，可在播放音频时帮助延长电池寿命。内置的升压转换器为TPA2015D1 D类放大器提供5.5V的电源电压，相比直接连接电池供电的独立放大器，这款放大器可提供更加响亮的音频输出。SpeakerGuard AGC可调节D类放大器增益，从而限制电池电流并防止严重削波。
TI TPA2015D1音频放大器具有一个集成式低通滤波器，可改善射频抑制性能并减少DAC的带外噪声，从而提高信噪比 (SNR)。
TPA2015D1采用节省空间的1.954mm x 1.954mm、0.5mm间距DSBGA封装 (YZH)。
特性
- 具有增强型电池跟踪功能的内置SpeakerGuard™自动增益控制 (AGC)
- 限制电池电流消耗
- 防止音频削波
- 由3.6V电源向8Ω负载提供2W功率 (6% THD)
- 集成自适应升压转换器
- 可提高低输出功率条件下的效率
- 由3.6V电源供电时，具有1.7mA的低静态电流
- 工作电压范围为2.5V至5.2V
- 具有自动恢复功能的过热和短路保护
- 三种增益设置：6dB、15.5dB和20dB
- 升压转换器和D类放大器的独立控制功能
- 与TPA2013D1引脚对引脚兼容
- 采用1.954mm × 1.954mm 16焊球DSBGA封装
应用
- 手机、PDA、GPS
- 便携式电子设备和扬声器
简化应用原理图

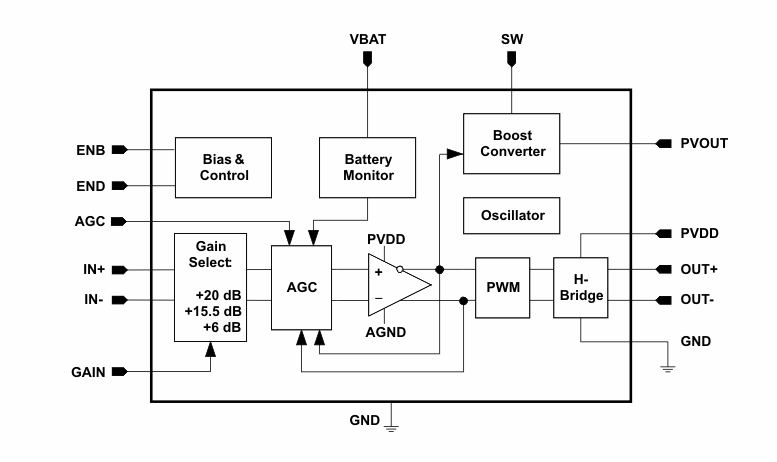

框图
发布日期: 2022-07-27
| 更新日期: 2022-08-02
