Texas Instruments TPA3138D2立体声D类扬声器放大器
Texas Instruments TPA3138D2立体声D类扬声器放大器是一款10W/通道、高效、低空闲电流D类立体声音频放大器。该放大器可驱动立体声扬声器，负载低至3.2Ω。在1SPW模式下，它的空闲电流很低，仅为21mA (12V)，运行电压低至3.5V。因此，在蓝牙扬声器、电池供电设备和其他功耗敏感型应用中可长时间播放音频，提高热性能。采用扩展频谱控制的高级EMI抑制既能实现使用成本较低的铁氧体磁珠滤波器，同时又能满足EMC要求，降低了系统成本。
为进一步简化设计，TPA3138D2集成有必要的保护功能，包括欠压、过压、功率限制、短路、过热以及直流扬声器保护。所有这些保护均具有自动恢复功能。客户可以将TPA3138D2的所有功能融入现有设计中，因为它的引脚与TI的TPA3110D2、TPA3136D2和TPA3136AD2的引脚完全兼容。
特性
- 宽电源电压范围：3.5V至14.4V
- 2×10W输入6Ω，1% THD+N，12V电源
- 1x18.5W输入4Ω，10% THD+N，12V电源
- THD+N：0.04%（1W，1kHz输入，6Ω时）
- 电池使用时间更长，适用于便携应用
- 空闲电流（SPW模式）：20mA (12V)
- D类效率：>90%
- 减小了解决方案尺寸，降低了成本
- 无电感运行
- 不使用电感器时，符合EN55013和EN55022 EMC标准
- 无需外部散热片
- 灵活的音频解决方案
- 单端或差分模拟输入
- 可选增益：20dB和26dB
- 启动时无噼啪声和喀哒声
- 集成保护和自动恢复
- 引脚至引脚、引脚至地及引脚至电源短路保护
- 热保护、欠压保护和过压保护
- 功率限制器和直流扬声器保护
- 引脚兼容TPA3110D2、TPA3136D2和TPA3136AD2
应用
- 电视和监视器
- Bluetooth®扬声器和无线扬声器
- 智能设备音频放大器
- 物联网中的扬声器
- 消费类音频设备

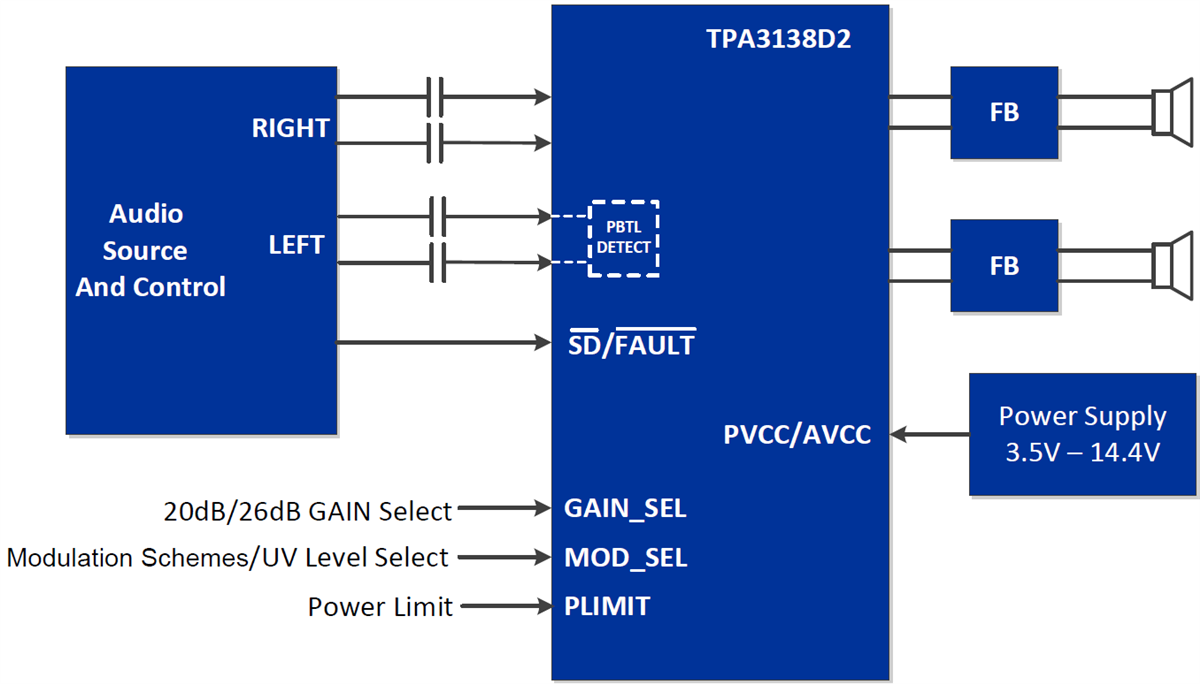

简化示意图
