Texas Instruments TPA6138A2 / TPA6139A2 耳机驱动器

Texas Instruments TPA6138A2和TPA6139A2 DirectPath™ 耳机驱动器专门用于 PDP / LCD 电视应用、Blu-Ray™ 和 DVD 播放器、迷你/微型康宝系统和声卡。 TI TPA6138A2 无杂音立体声耳机放大器配有可调增益，设计用以消除阻断电容的输出，以减少部件数量和成本。 TPA6138A2 可使用 3.3V 源电压和 25 mW 驱动一个 32Ω 负载。 该器件有差分输入并使用支持增益范围为 ±1 V/V 至 ±10 V/V 的外部设置增益电阻器。TI TPA6139A2 无杂音耳机驱动器具有可编程固定增益，不需要大于 3.3V 的电源即可产生 25mW 功率，且不需要分离轨电源。 设计师可选择 TI TPA6139A2 的 12 种可编程增益设置，以将线路驱动器与 Codec 输出水平进行匹配。

TPA6138A2 的特性
  • DirectPath™ 立体声耳机放大器：3.3V 电源 40 mW 驱动 32 Ω 负载
  • THD +N 低 < 0.01%（10 mW 驱动 32 Ω 负载时）
  • SNR 高 >90 dB
  • 差分输入和单端输出
  • 外部设置增益电阻器可调增益
  • 可配置为二阶低通滤波器：是 PWM 音频源的理想之选
  • DC 偏移低 <1 mV
  • 接地参考输出消除了隔直电容：减少电路板面积，降低元件成本，改善总谐波失真+N 性能，低频响应不会因输出电容而降级
  • 短路保护
  • 防杂音电路
  • 外部欠压静音
  • 无杂音音频开/关控制的有源静音控制
TPA6139A2 特点
  • DirectPath™：消除弹出/点击音，不需要隔直输出电容，3 V - 3.6 V 源电压
  • 噪音和 THD 低：SNR > 105 dB（–1x 增益时），Vn < 15 µVms 20-20kHz 典型值（–1x 增益时），THD+N < 0.003%（10kΩ 负载和 –1x 增益时）
  • 25 mW 驱动 600 Ω 负载
  • 2 Vrms 输出电压驱动 5kΩ 负载
  • 单端输入和输出
  • 可编程增益选择可减少部件数量：13x 增益值
  • 具有超过 80dB 衰减的有源静音
  • 短路和热保护
  • ±8kV HBM ESD 保护输出
应用
  • LCD 和 PDP 电视
  • Blu-ray Disc™、DVD 播放器
  • 机顶盒
  • 迷你/微型康宝系统
  • 声卡
  • 笔记本电脑

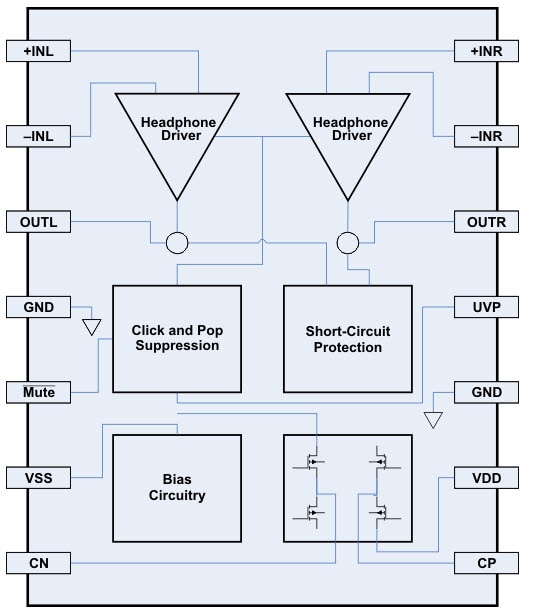

框图
