Texas Instruments TPD4E02B04四通道ESD保护二极管

Texas Instruments TPD4E02B04四通道ESD保护二极管是USB Type-C和HDMI2.0电路保护用双向TVS ESD保护二极管阵列。TPD4E02B04 的额定 ESD 冲击消散值为 IEC61000-4-2 国际标准中规定的最高水平（4 级）。该器件每通道有0.27pF IO电容，因此是保护传输速率高达10Gbps的高速接口的理想产品，如USB3.1第2代产品。低动态电阻和低钳位电压确保为瞬态事件提供系统级保护。

特性

  • IEC 61000-4-2 level 4 ESD protection
    • ±12kV contact discharge
    • ±15kV air gap discharge
  • IEC 61000-4-4 EFT protection
    • 80A (5/50ns)
  • IEC 61000-4-5 surge protection
    • 2A (8/20µs)
  • IO capacitance: 0.27pF (Typ ), 0.37pF (max)
  • DC breakdown voltage: 5.5V (Min)
  • Ultra low leakage current: 10nA (max)
  • Low ESD clamping voltage: 8.8V at 5A TLP
  • Supports high-speed interfaces up to 10Gbps
  • -40°C to 125°C Industrial temperature range
  • Easy flow-through routing package

应用

  • End equipment:
    • Laptops and desktops
    • Set-Top Boxes
    • TV and monitors
    • Mobile and Tablets
    • DVR and NVR
  • Interfaces:
    • USB Type-C
    • USB 3.1 Gen 2
    • HDMI 2.0/1.4
    • USB 3.0
    • DisplayPort 1.3
    • PCI Express 3.0

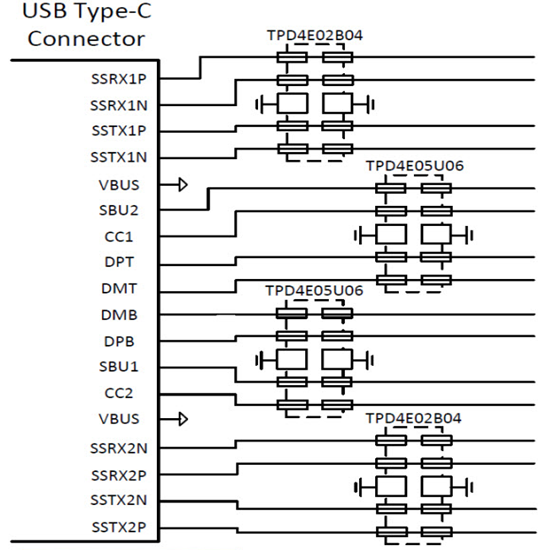

Application Schematic

原理图 - Texas Instruments TPD4E02B04四通道ESD保护二极管

Datasheets

Related Modules

Texas Instruments ESD122DMX-EVM/ESD122DMY-EVM评估模块

评估双向TVS ESD保护二极管陈列ESD122的运行情况和性能。

Learn More关于Texas Instruments ESD122DMX-EVM/ESD122DMY-EVM评估模块 View Products与Texas Instruments ESD122DMX-EVM/ESD122DMY-EVM评估模块相关
发布日期: 2016-03-08 | 更新日期: 2025-07-03
