Texas Instruments TPS1663x 60V、6A功率限制电子保险丝
Texas Instruments TPS1663x 60V、6A功率限制电子保险丝设有31mΩ的集成FET，具有各种可调节特性，例如过流保护、快速短路保护、输出压摆率控制、过压保护和欠压锁定。TPS16332集成了可调节输出功率限制 (PLIM) 功能，从而可简化并实现对IEC61010-1和UL1310等标准的遵从。
TPS1663x具有可调节过流保护功能以及电源良好输出 (PGOOD)。PGOOD可用于启用和禁用下游直流/直流转换器控制。借助关断引脚，可以从外部控制内部FET的启用和禁用以及将器件置于低电流关断模式。为实现系统状态监视和下游负载控制，TPS1663x提供了故障和精确的电流监视器输出。MODE引脚可用于在两种限流故障响应（闭锁和自动重试）之间灵活地对器件进行配置。
该器件采用4mm × 4mm 24引脚VQFN封装，额定工作温度范围为–40°C至+125°C。
特性
- 工作电压：4.5V至60V，最大绝对值：62V
- 具有31mΩ RON的集成式60V热插拔FET
- 0.6A至6A可调节电流限制 (±7%)
- 低静态电流，关断时为21µA
- 可调节输出功率限制（仅限TPS16632）(±10%)
- 可调节UVLO和OVP切断，具有±2%精度
- 39V最大固定过压钳位（仅限TPS16632）
- 可调节输出压摆率控制，实现涌入电流限制
- 热调节加电支持大型及未知的电容负载充电
- 电源良好输出 (PGOOD)
- 可选过流故障响应选项（自动重试和闭锁 (MODE)）
- 模拟电流监视器 (IMON) 输出 (±6%)
- 正在进行UL 2367和UL 60950认证
- 可采用简单易用的24引脚VQFN封装
应用
- 工厂自动化和控制 – PLC、DCS、HMI、I/O模块、传感器集线器
- 电机驱动器 – CNC、编码器电源
- 电子断路器
- 电信无线电
- 工业打印机

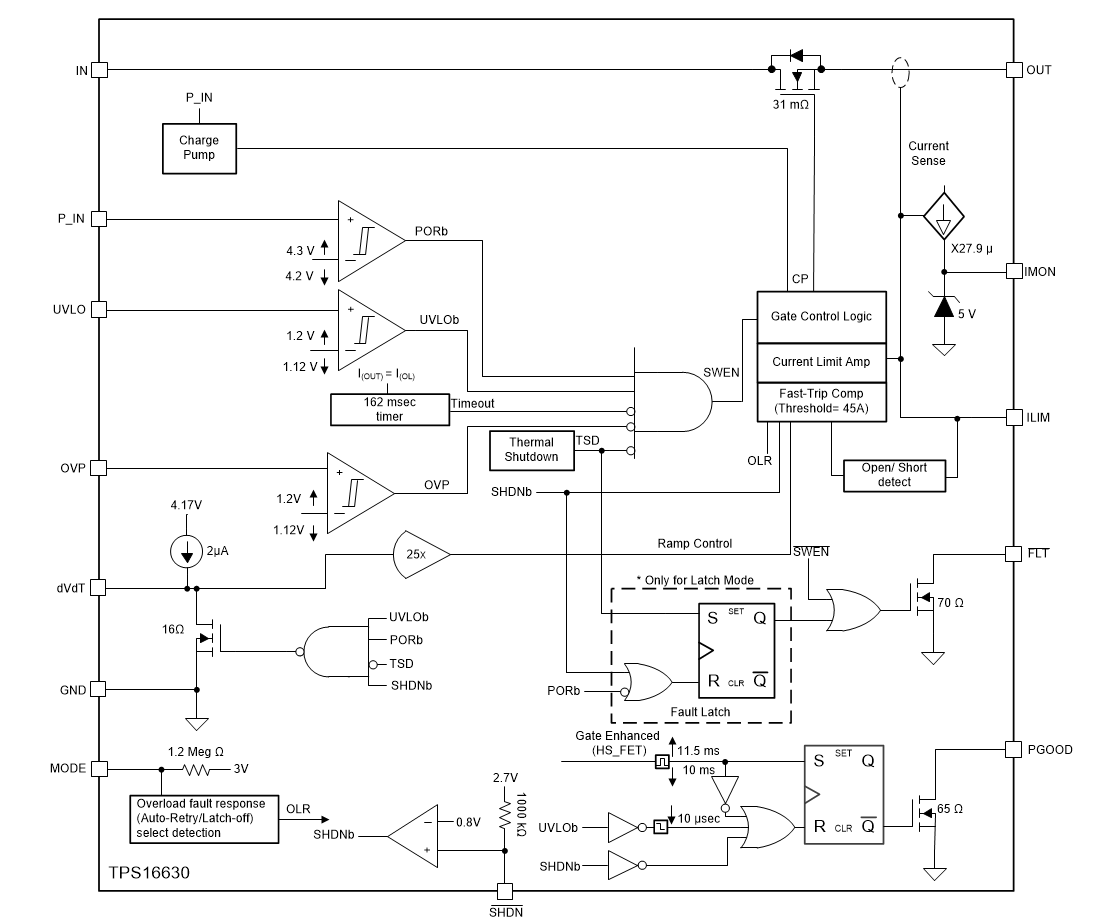

框图
输出功率限制性能

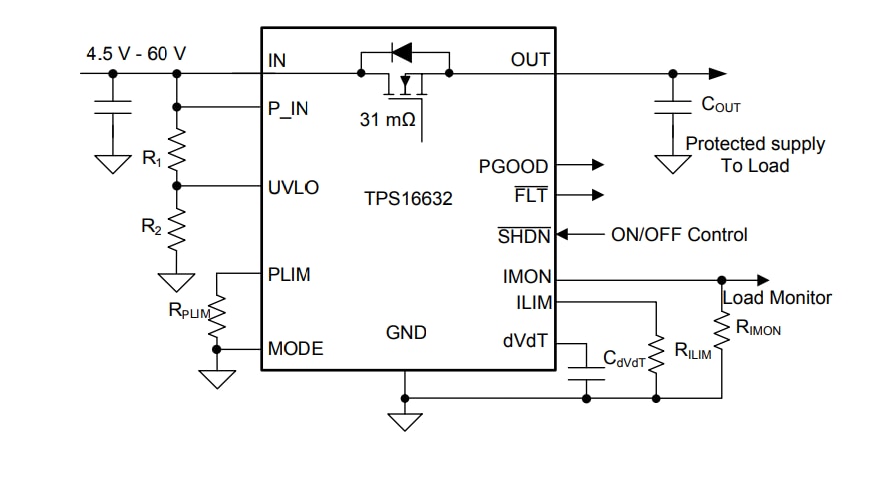

简化示意图
评估模块
Texas Instruments TPS16630-32EVM电子保险丝评估模块
非常适合用于着手开发TPS1663x器件。
Texas Instruments TPS2663-166EVM评估模块
用于评估采用PWP封装的TPS26633和TPS16630 4.5V至60V、6A电子保险丝。
发布日期: 2019-04-24
| 更新日期: 2024-07-24
