Texas Instruments TPS1HTC100EVM评估模块
Texas Instruments TPS1HTC100EVM评估模块用于演示TPS1HTC100-Q1汽车高侧开关的完整性能和功能。该硬件评估模块提供了一种无缝方式，可将电源连接到TPS1HTC100-Q1的输入，将负载连接到输出通道，并利用芯片的控制引脚开关设备。
TI TPS1HTC100EVM集成了热关断、输出钳位和电流限制等保护功能。该设备非常适合用于通用电阻、电感和电容负载应用。
特性
- 使用标准台式设备独立工作
- 宽工作电压范围：6 V至60 V
- 容差：64 V DC（禁用时）
- 低RON ：83mΩ（典型值），180mΩ（最大值）
- SNS电阻器用电位计，可轻松配置外部电阻值
- 通过可调电流限制提高系统级可靠性（电流限制为1A至7.3A）
- 标准模式下精确电流检测：±5%（1A时）
- 集成电感放电钳位：>70V
- <0.5 μA 的低待机电流
- 低静态电流 (Iq)：<2mA
- 确保功能安全
- 工作结温：-40°C至125°C
- 输入控制1.8V、3.3V和5V逻辑兼容
- 集成故障传感电压调节，用于ADC保护
- 断态开路负载检测
- 热关断/摆幅检测
- 14引脚散热增强HTSSOP封装
套件内容
- TPS1HTC100EVM
- EVM免责声明－自述文件
相关开关
Texas Instruments TPS1HTC100-Q1智能高侧开关
集成NMOS功率场效应晶体管 (FET) 和电荷泵，可满足24V汽车电池系统的要求。

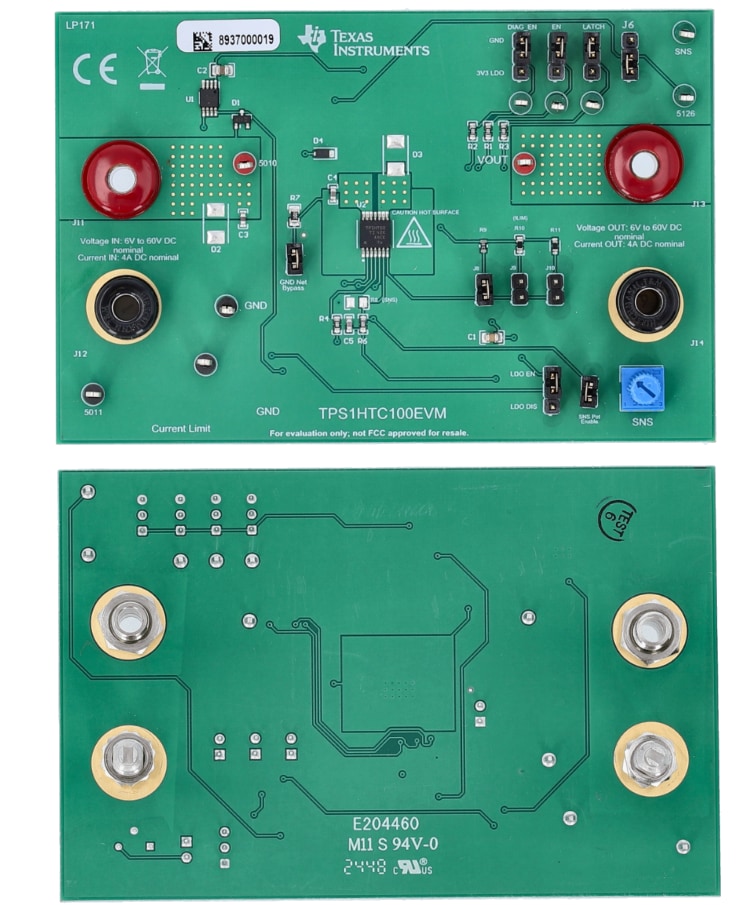

布局
