Texas Instruments TPS2116EVM多路复用器评估模块
Texas Instruments TPS2116EVM多路复用器评估模块 (EVM) 是经完整组装和测试的电路，用于评估TPS2116。TPS2116是一款双输入、单输出电源多路复用器，可配置为在可用输入之间自动或手动切换。该评估模块支持用户配置TPS2116工作模式，以便在整个额定电压和额定电流范围内进行评估。在Texas Instruments TPS2116EVM上可监控输出、输入和开关波形。
特性
- 可配置运行模式
- VIN输入电压范围：1.6V至5V
- 最大连续开关工作电流：2.5A
- 板载CIN和COUT电容器
- 多种配置，用于不同工作模式
- 各种板载负载条件
- TPS2116各引脚上设有测试点，便于评估
必要设备
- 两个可调电源，0V至6V（2.5A时最大值）
- 示波器
- 无源或有源负载

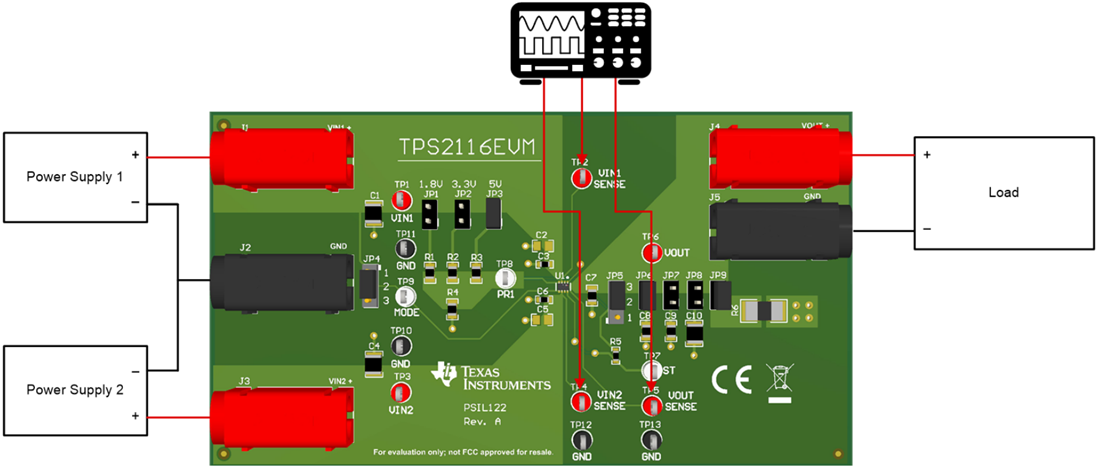

测试设置
相关产品
Texas Instruments TPS 2116优先电源多路复用器
额定电压为1.6V至5.5V，最大额定电流为2.5A。
发布日期: 2021-05-11
| 更新日期: 2022-03-11
