Texas Instruments TPS212x电源多路复用器
Texas Instruments TPS212x电源多路复用器设计用于各种使用多个电源的系统。TPS212x电源多路复用器可在可用输入之间自动检测、选择和无缝转换。这些器件可自动将优先级分配给最高输入电压，或手动分配给较低的电压输入。以支持ORing和资源选择操作。该器件设有优先级电压监控器，用于选择输入源。另外，TPS212x还使用理想二极管操作，用于在输入源之间无缝转换。
在切换期间，需对压降进行控制以阻止反向电流的发生，并以最小的保持电容为负载提供不间断电源。该器件在启动和切换期间使用电流限制来防止过流事件，这样也可在正常操作期间为器件提供保护。TPS2120的RON电阻低至62mΩ（典型值），TPS2121具有典型值为56mΩ的RON电阻。TPS212x MUX的工作温度范围为–40°C至125°C。
特性
- 宽工作电压范围：2.8V至22V
- 绝对最大输入电压：24V
- 低RON电阻：
- TPS2120：62mΩ（典型值）
- TPS2121：56mΩ（典型值）
- 可调过压监控器 (OVx)： 精度<±5%
- 可调优先级监控器 (PR1)：精度<±5%
- 输出电流限制 (ILM)：
- TPS： 1A - 3A
- TPS： 1A —— 4.5A
- TPS2121支持外部电压基准 (CP2)，精度<1%
- 通道状态指示 (ST)
- 可调输入稳定时间 (SS)
- 可调输出软启动时间 (SS)
- TPS2121快速输出切换(tSW)：5µs（典型值）
- 启用输入低Iq：200µA（典型值）
- 禁用输入低Iq：10µA（典型值）
- 手动输入源选择 (OVx)
- 过热保护 (OTP)
应用
- 备份和备用电源
- 输入源选择
- 多电池管理
- EPOS和条形码扫描仪
- 楼宇自动化和监控
- 跟踪和远程信息处理

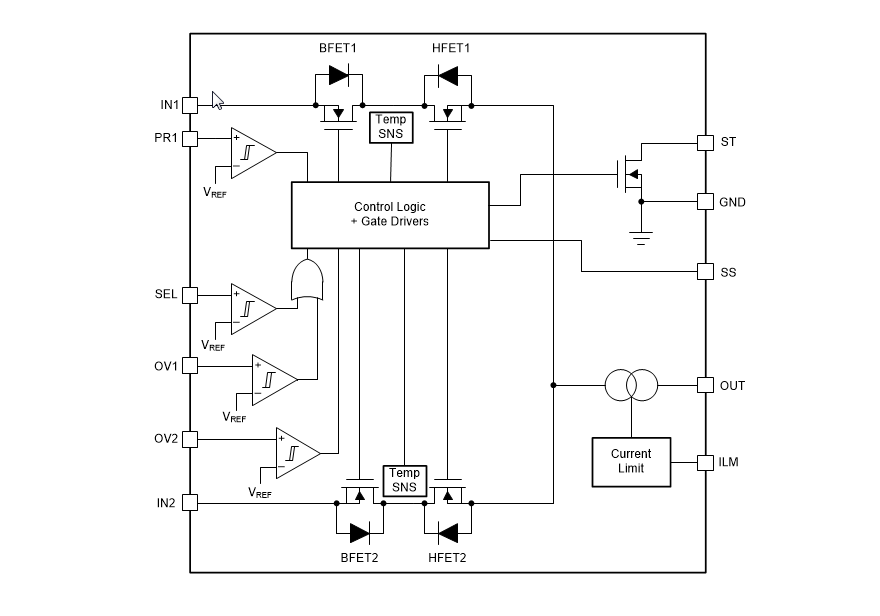

框图
