Texas Instruments TPS22810/Q1负载开关
Texas Instruments TPS22810/Q1负载开关是单通道负载开关，可对上升时间和集成的快速输出放电 (QOD) 进行配置。该器件具有热关断功能，可保护负载开关免受高结温的影响。由于这个功能，从本质上确保了器件的安全工作区域。TPS22810/Q1包含一个可在2.7V至18V的输入电压范围内工作的N沟道MOSFET。 SOT23-5封装可支持的最大电流为2A，而WSON封装可支持的最大电流为3A。该开关由一个开和关输入控制，能够直接与低压控制信号连接。TPS22810-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 集成式单通道负载开关
- 环境工作温度范围： –40°C至+105°C
- SOT-23 (DBV)：2A最大连续电流1
- WSON (DRV)：3A最大连续电流1
- 输入电压范围：2.7V至18V
- 绝对最大输入电压：20V
- 导通电阻 (RON)
- RON=79mΩ（典型值）（VIN=12V时）
- 静态电流
- 62µA（典型值）（VIN=12V时）
- 关断电流
- 500nA（典型值）（VIN=12V时）
- 热关断
- 欠压锁定 (UVLO)
- 可调节快速输出放电 (QOD)
- 可配置上升时间，有CT引脚
- SOT23-6封装
- 2.9mm×2.8mm，0.95mm脚距
- 1.45mm高度 (DBV)
- WSON封装
- 2mm×2mm，0.65mm脚距
- 0.75mm高度 (DRV）
- 根据JESD 22标准测试的ESD性能
- ±2kV HBM和±1kV CDM
应用
- 高清电视
- 工业系统
- 机顶盒
- 监控系统
TPS22810EVM评估模块
Texas Instruments TPS22810EVM评估模块 (EVM)
是一个经全面组装和测试的电路，用于评估TPS22810单通道负载开关。
数据手册

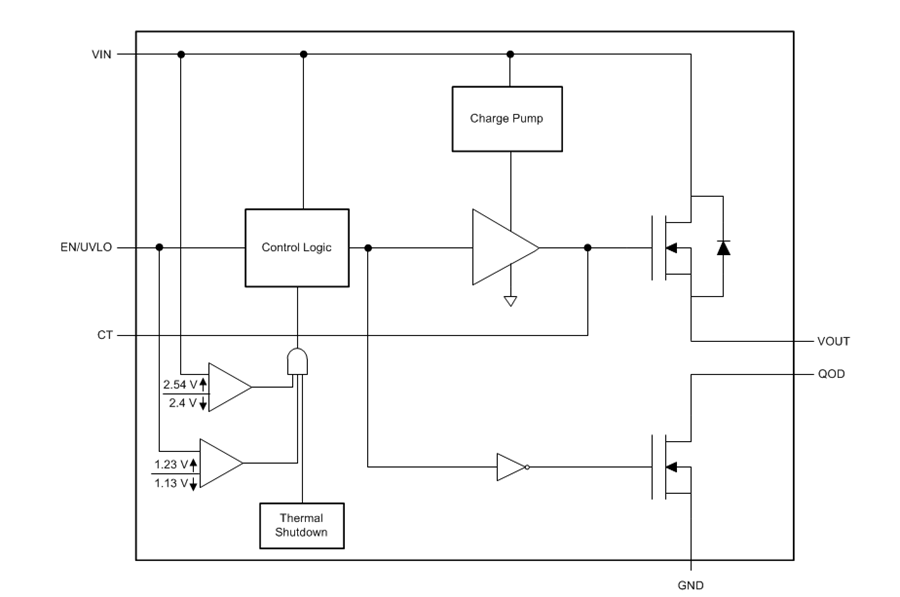

TPS22810框图
发布日期: 2017-08-08
| 更新日期: 2022-04-01
