Texas Instruments TPS22811EVM负载开关评估模块
Texas Instruments TPS22811EVM负载开关评估模块 (EVM) 支持对TPS22811负载开关进行参考电路评估。TPS22811器件是一款2.7V至16V、10A负载开关，集成了6mΩ FET，具有浪涌电流保护、可编程欠压和过压保护、电流监控以及快速输出放电功能。Texas Instruments TPS22811EVM拥有一个通道，可实现对TPS22811L负载开关的评估。通道1是一个独立通道，提供可编程OVLO、dVdt和IMON设置。输入电源应用于连接器J9，而J14则提供输出连接。TVS二极管 (D2) 提供输入防瞬态过电压保护，而肖特基二极管 (D12) 为TPS22811负载开关提供输出保护。
特性
- 工作电压：2.7V至16V（典型值）
- 模拟负载电流监视器输出 (IMON)
- 可编程输出压摆率控制、UVLO、OVLO
- TVS二极管，用于输入瞬态保护
- 输出处的板载肖特基二极管可防止过流故障时的负尖峰
- LED状态，用于电源良好指示
必要设备
- 电源
- 一个可调电源，0V至20V输出，电流限制大于10A
- 负载
- 一个电阻负载或等效器件，可承受高达10A直流负载（16V时），并能够实现输出短路
- 仪表
- 需要一个DMM（最小值）
- 示波器
- 一个DPO2024或等效器件、三个10倍电压探头和一个直流电流探头
应用
- 服务器主板/附加卡/NIC
- 光学模块
- 企业级交换机/路由器
- 工业电脑
- UHDTV

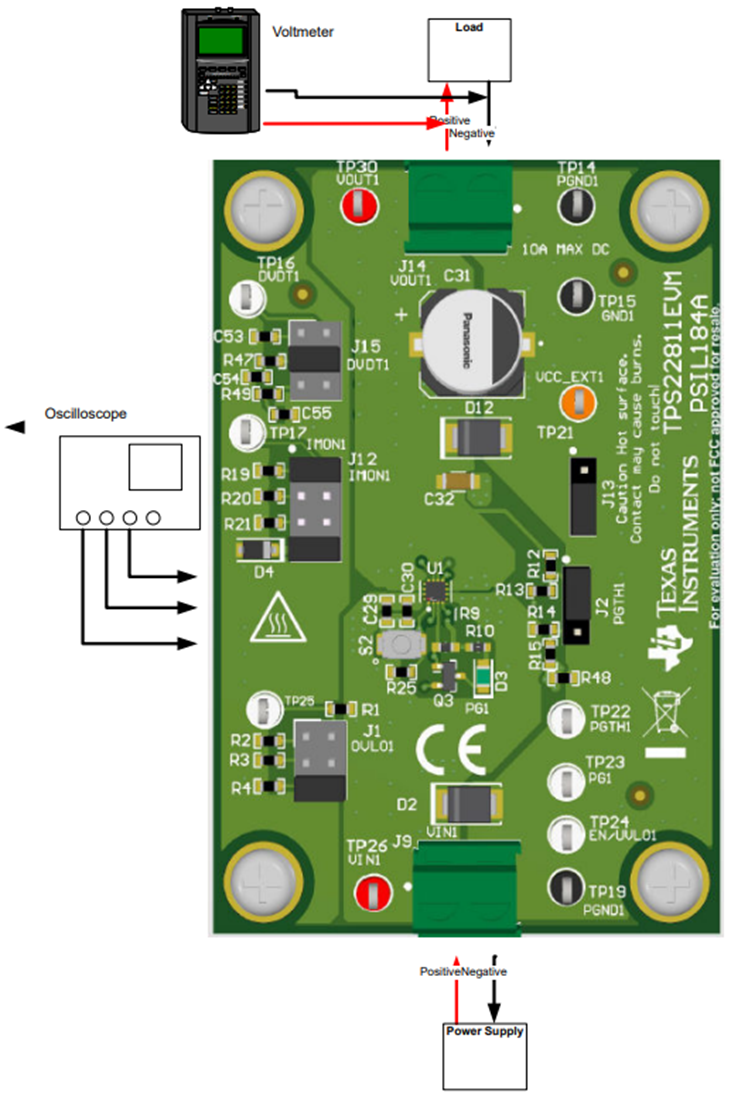

测试设置
