Texas Instruments TPS22950x/TPS22950x-Q1 5.5V 2A负载开关

TPS22950x/TPS22950x-Q1 5.5v 2A负载开关是小型单通道负载开关，具有可调节输出电流限制、反向电流阻断和热关断功能，可提供强大的故障保护。开关ON状态由一个数字输入控制，该数字输入能够直接连接低压控制信号。首次接通电源时，Smart Pull Down用于保持ON引脚不浮动，直到系统排序完成。一旦该引脚被故意驱动为高电平（> VIH），智能下拉将被断开，以防止不必要的功率损耗。Texas Instruments TPS22950x/TPS22950x-Q1采用标准芯片级芯片尺寸封装，工作环境温度范围为-40°C至125°C。

特性

  • 符合汽车应用标准
  • 符合AEC-Q100标准：
    • 器件温度1级：-40°C至+125°C环境工作温度范围
  • 热关机（TSD）
  • 导通电阻（RON）
    • VIN = 5V时的RON ：34mΩ（典型值）
    • VIN = 3.3V时的RON ：41mΩ（典型值）
  • 缓慢导通时序以限制浪涌电流（典型值）：
    • VIN = 5V时的tON 为（800us）
    • ，VIN = 3.3V的tON 为（550us）
  • 1.8V至5.5V输入工作电压范围（VIN）
  • 0.05A至3.5A（典型值）输出电流限制（ILIMIT）
  • 常开的真反向电流阻断 (RCB)
  • 故障指示 (FLT)
  • 150Ω快速输出放电（QOD）
  • 智能接通引脚下拉（RPD,ON）
    • 50nA（最大值）ON ≥ VIH（ION）
    • 500kΩ（典型值）ON ≤ VIL（RPD,ON）
  • 低功耗
    • 40uA（典型值）接通状态（IQ）
    • 0.2uA（典型值）关断状态（ISD）

应用

  • 个人电子设备
  • 平板电脑
  • 掌上电脑
  • 游戏机
  • 配件
  • 信息娱乐与仪表板
  • 汽车仪表显示
  • ADAS环视系统ECU
  • 车身控制模块及网关

数据手册

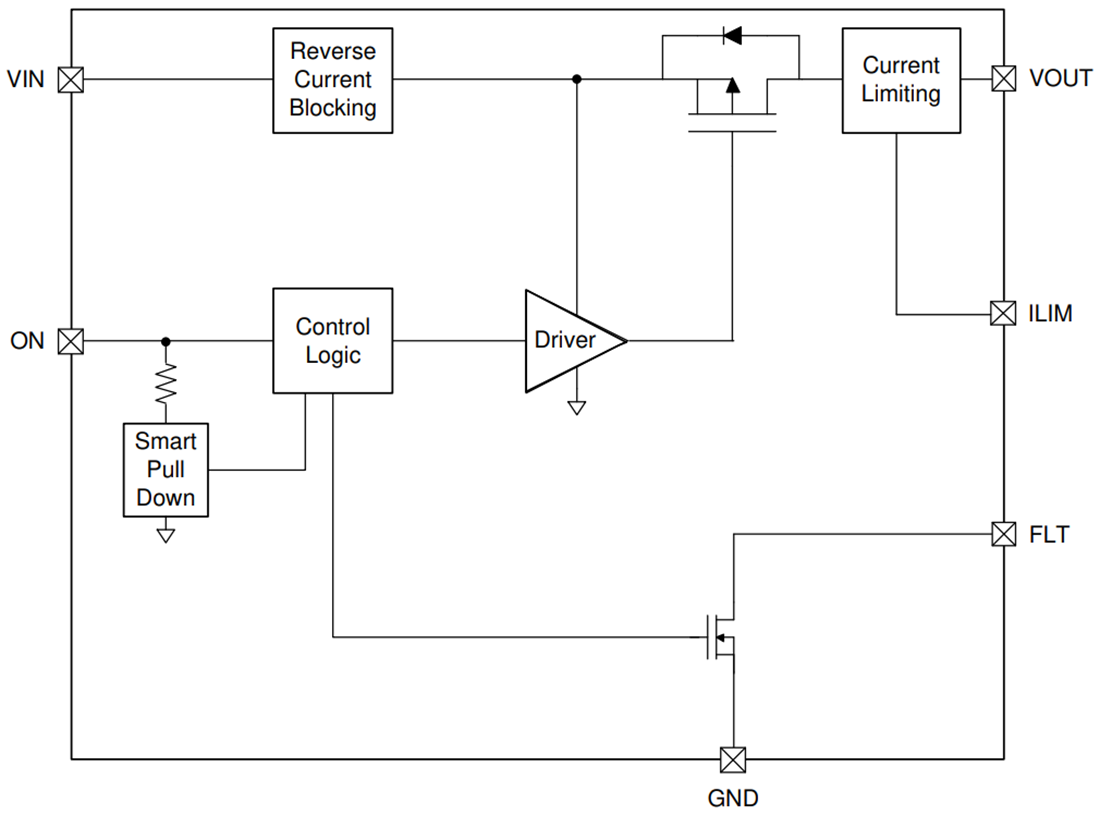

功能框图

框图 - Texas Instruments TPS22950x/TPS22950x-Q1 5.5V 2A负载开关

相关开发工具

Texas Instruments TPS22950EVM评估模块

一款双层PCB，包括TPS22950小型单通道负载开关。

Learn More关于Texas Instruments TPS22950EVM评估模块 View Products与Texas Instruments TPS22950EVM评估模块相关
发布日期: 2021-02-15 | 更新日期: 2025-06-12
