Texas Instruments TPS23730 IEEE 802.3bt PoE 2 PD IC
Texas Instruments TPS23730 IEEE 802.3bt PoE PD IC（具有高效直流-直流控制器）将以太网供电 (PoE) 供电设备 (PD) 接口与电流模式直流-直流控制器结合在一起。该控制器优化用于反激式和有源钳位正向 (ACF) 开关稳压器设计。在反激配置情况下，支持使用一次侧调节 (PSR)。Texas Instruments TPS23730 PoE接口支持IEEE 802.3bt标准，适合用于PD输入最高需要51W或更低功率的应用。
可编程扩频频率抖动 (SSFD) 可最大限度地减小EMI滤波器的尺寸和成本。具有可调软启动功能的高级启动帮助使用最小偏置电容器，同时简化转换器启动和断续模式设计，还可确保符合IEEE 802.3bt启动要求。软停止功能可更大限度地减小开关功率FET的应力，从而降低FET BOM成本。
直流/直流控制器的PSR功能通过辅助绕组的反馈来控制输出电压，无需外部并联稳压器和光耦合器。该器件针对连续导通模式 (CCM) 进行了优化，可进行次级侧同步整流，从而在多个输出上实现出色的效率、调节精度和阶跃负载响应。
该直流-直流控制器具有斜率补偿和消隐功能。典型开关频率为250kHz。自动MPS支持具有低功耗模式或多个电源馈送的应用。它根据PSE类型和系统条件自动调整脉冲电流幅度和持续时间，以保持功耗，同时最大限度地降低功耗。
特性
- 集成PWM控制器，用于反激或有源钳位正向配置
- 反激式控制，带一次侧调节
- 支持CCM操作
- ±1.5%（典型值、5V输出）负载调节（0-100%负载范围）- 带同步FET
- 它还支持次级侧调节
- 软启动控制，具有高级启动和断续模式过载保护
- 软停止关断
- 可调频率，带同步功能
- 可编程频率抖动，用于EMI
- 完整的IEEE 802.3bt Type 3（1-6 类）PoE PD解决方案
- 支持EA Gen 2标志（PoE 2 PD控制器）
- 稳健的100V、0.3Ω（典型值）热插拔MOSFET
- 支持功率电平，工作功率高达60 W
- 分配电源指示器输出 - 可选并行或串行编码
- 自动维持功率特征 (MPS)
- 自动调整到PSE类型和负载电流，具有自动扩展功能
- 一次适配器优先输入
- 结温范围：–40°C至125°C
应用
- 视频和VoIP电话
- 接入点
- 直通系统
- 安保摄像头
- 冗余电源馈电或电力共享

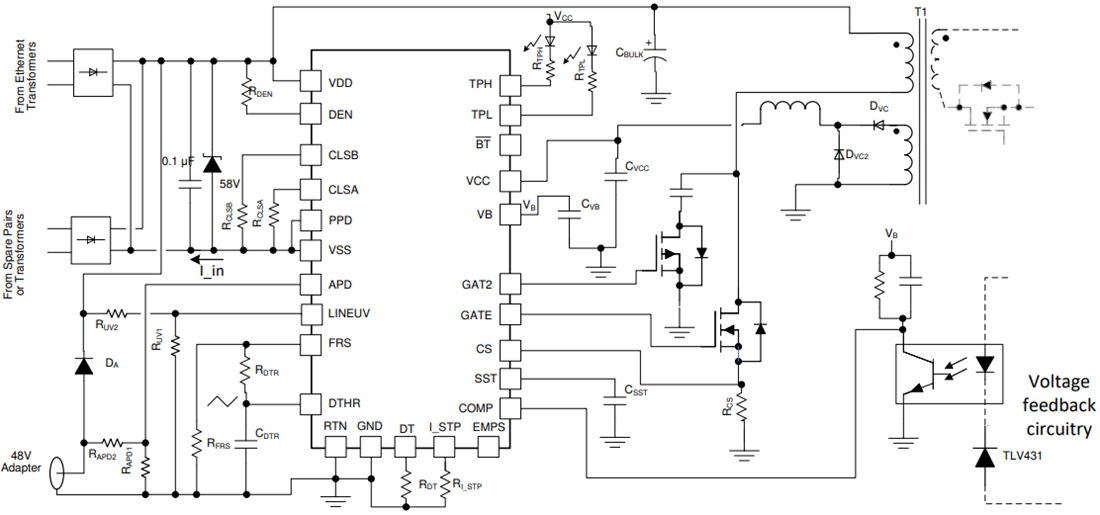

简化应用
发布日期: 2020-10-28
