Texas Instruments TPS23755 PoE直流-直流控制器
Texas Instruments TPS23755 PoE直流-直流控制器集成了以太网供电 (PoE) 受电设备 (PD) 接口、150V开关功率FET以及优化用于反激式拓扑的电流模式直流-直流控制器。TPS23755集成度高，并具有一次侧调节 (PSR)、扩频频率抖动 (SSFD) 和高级启动特性，非常适合用于尺寸受限型应用。该PoE方案支持将IEEE 802.3at标准作为13W、Type 1 PD。
该直流-直流控制器采用PSR，可以利用辅助绕组的反馈来控制输出电压，无需外部并联稳压器和光耦合器。该器件优化用于采用二次侧二极管整流器（输出通常为12V或更高）工作。该转换器通常在250kHz的开关频率下以连续导通模式 (CCM) 工作。
TPS23755直流-直流控制器提供SFFD和压摆率控制，有助于最大限度地减少EMI滤波器的尺寸并降低其成本。高级启动支持使用极小偏置电容，同时简化转换器启动和断续模式设计。借助二次侧辅助电源检测功能，可为二次侧电源适配器提供优先级，同时确保与PoE输入电源之间的顺利转换，且实现高效率和高散热。TPS23755的其他特性包括内部软启动、斜率补偿和消隐。
特性
- 集成PWM控制器，具有0.77Ω（典型值）150V功率MOSFET
- 带PSR的反激控制器
- 支持CCM运行，具有二次侧二极管整流器
- ±3%（典型值，12V输出）负载调节（5%至100%范围）
- 支持低侧开关降压拓扑
- 可调开关频率，带同步功能
- 高级启动
- 可编程压摆率和频率抖动，用于进一步降低EMI
- 带PSR的反激控制器
- 二次侧适配器优先控制，平稳过渡
- 结温范围：–40°C至125°C
- 小型6mmx4mm VSON封装
- 全套IEEE 802.3at PD解决方案（用于1类PoE）
- 可提供以太网联盟 (EA) 徽标认证设计
- 可靠的100V、0.36Ω（典型值）热插拔MOSFET
- 可编程分类等级
应用
- 符合IEEE 802.3at标准的供电设备
- 安防摄像头
- IP电话
- 接入点

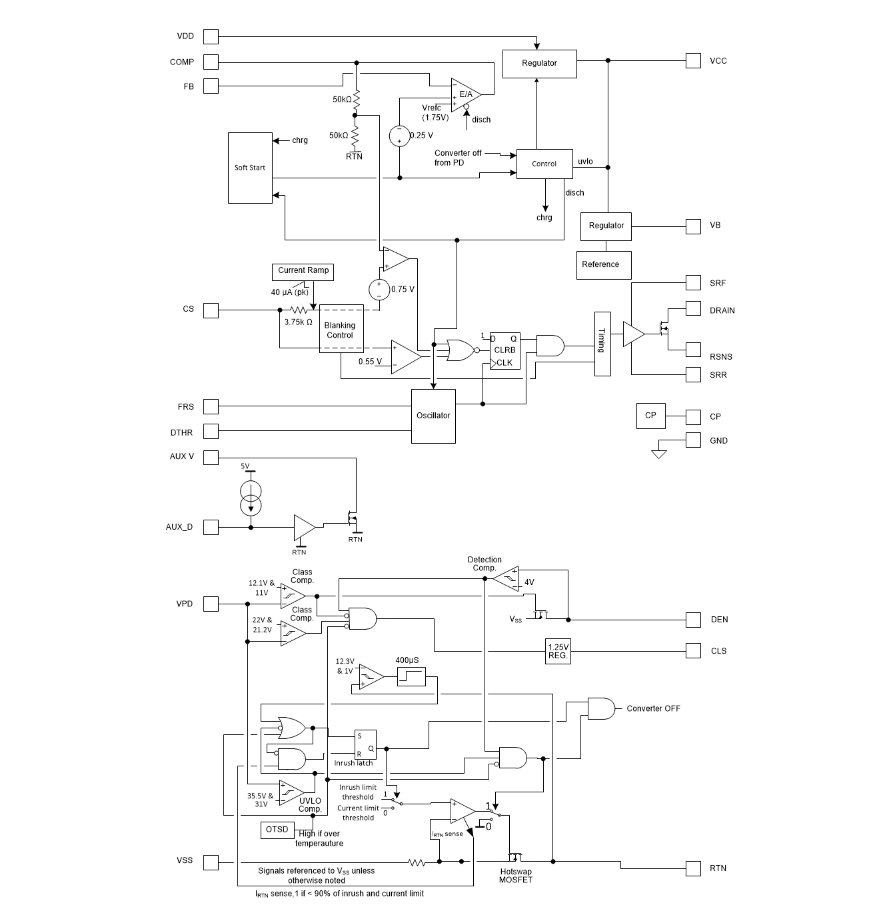

框图
简化应用
评估模块
Texas Instruments TPS23755EVM-894评估模块
设计用于评估TPS23755控制器的运行情况。
发布日期: 2019-03-20
| 更新日期: 2023-08-09
