Texas Instruments TPS23881B PSE自主模式控制器
Texas Instruments TPS23881B供电设备 (PSE) 自主模式控制器设计用于按照IEEE 802.3bt标准将电源插上以太网电缆。该控制器包含八个单独的电源通道，可以按2线对（单通道）或4线对（双通道）PoE端口的任意组合进行配置。TPS23881B PSE控制器具有SRAM可编程性、可编程功率限制、200mΩ 电流检测电阻以及1位或3位快速端口关断输入。该PSE控制器拥有灵活的处理器控制工作模式，包括自动、半自动和手动/诊断模式。
TPS23881B控制器与TI的FirmPSE系统固件兼容。可编程SRAM支持通过I2C进行现场固件升级，以确保与支持PoE的设备的互操作性，确保IEEE合规。该PSE控制器可以检测包含完整相互身份、有效签名的受电设备 (PD)，并且可以施加电源。TPS23881B控制器适用于小型企业交换机、录像机和分支交换机。
特性
- IEEE 802.3bt PSE解决方案，适用于以太网供电（PoE）2 3类或4类应用
- 可编程SRAM存储器
- 八个独立的PSE通道
- 200 mΩ电流检测电阻器
- 可编程功率限制精度：±2.5%
- 可通过电阻器选择自主运行（无需外部MCU）
- 可选2线对或4线对端口功率分配：
- 15.4W、30W、45W、60W、75W或90W
- 单一特征和双特征PD兼容性
- 传统PD电容测量
- 每端口专用的14位积分电流ADC
- 用于直流断开的抗噪MPS
- 电流检测精度：2%
- 灵活的处理器控制工作模式：
- 自动
- 半自动
- 手动/诊断
- 浪涌和运算折返保护
- 1位或3位快速端口关断输入
- Auto-class发现和功率测量
应用
- 录像机：
- 网络视频录像机（NVR）
- 数字视频录像机（DVR）
- 小型企业交换机
- 园区交换机和分支交换机
相关控制器
Texas Instruments TPS23881 8通道以太网供电PSE
设计用于按照IEEE 802.3bt标准向以太网电缆提供电力的PSE控制器。
Texas Instruments TPS23882B Type-3双对PSE控制器
8通道供电设备 (PSE) 控制器，设计用于将电源插入以太网电缆。

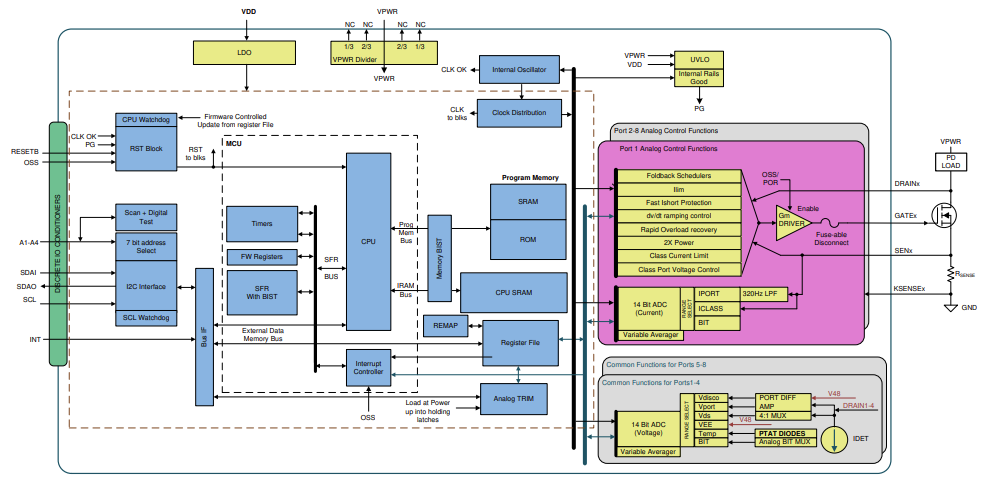

功能框图

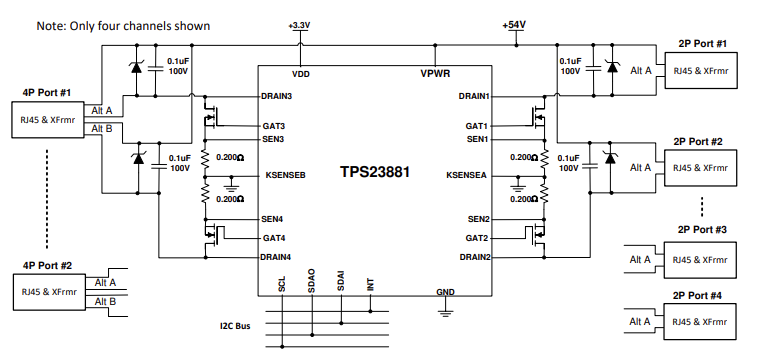

简化原理图
