Texas Instruments TPS23882B Type-3双对PSE控制器
Texas Instruments TPS23882B Type-3双对PSE控制器是一款8通道供电设备 (PSE) 控制器，设计用于按照IEEE 802.3bt标准向以太网电缆供电。PSE控制器可检测具有有效签名、完整相互识别和电源的受电设备 (PD)。TPS23882B在TPS2388的基础上进行了改进，减小了电流感测电阻器，提供了SRAM可编程性、可编程功率限制、电容测量以及与TI FirmPSE系统固件的兼容性。
可编程SRAM支持通过I2C实现现场固件可升级性，从而确保IEEE合规性以及与最新支持PoE器件的互操作性。每端口专用ADC提供连续端口电流监控，并能够执行并行分类测量，以实现更短的端口开启时间。1.25A端口电流限制和可调功率限制可支持60W以上的非标准应用。借助200mΩ电流检测电阻器和外部FET架构，设计可在尺寸、效率、散热和解决方案成本要求之间取得平衡。
特性
- 用于PoE 2型号3、双对以太网供电应用的IEEE 802.3bt PSE解决方案
- 与TI的FirmPSE系统固件兼容
- SRAM可编程存储器
- 可编程功率限制精度：±4%
- 200mΩ电流检测电阻器
- 用户可选的15W或30W自主模式，无需MCU
- 可选的2线对端口电源分配
- 4W、7W、15.4W或30W
- 每端口专用的14位积分电流ADC
- 防噪MPS，用于直流断开
- 2%的电流检测精度
- 1位或3位快速端口关断输入
- 自动发现和功率测量
- “永不受骗”4点检测
- 浪涌和运算折返保护
- 425mA和1.25A可选电流限制
- 端口重映射
- 8位或16位I2C通信
- 灵活的处理器控制工作模式
- 自动、半自动和手动/诊断
- 每端口电压监控和遥测
- 工作温度范围：–40°C至+125°C
应用
- 录像机（NVR、DVR等）
- 小型企业交换机
- 校园网和分支交换机

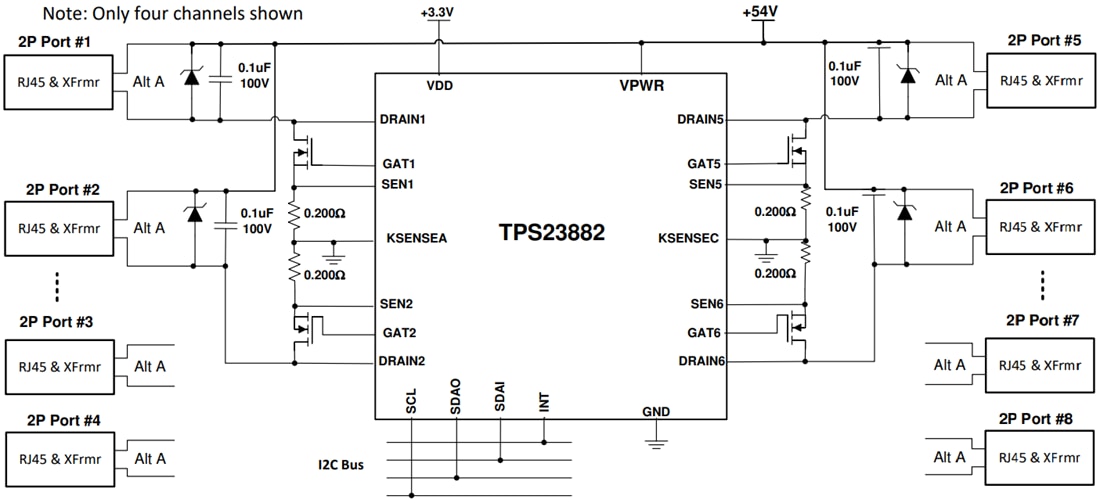

简化示意图
