Texas Instruments TPS2388 IEEE802.3at PoE评估模块
Texas Instruments TPS2388 IEEE802.3at PoE PSE应用评估模块可演示八通道TPS2388 IEEE802.3at PoE PSE控制器。TPS2388评估模块包括主板 (TPS2388EVM-612) 和子板 (TPS2388EVM-016)，其中含有TPS2388器件。TPS2388EVM-612设有用于TPS2388EVM-016、MSP-EXP430G2 (LaunchPad™) 以及USB2ANY（USB接口适配器）的多端口基础平台接口。
特性
- 以太网联盟认证，用于发送2型（高达4级）电源
- 四个IEEE802.3at、Type 2 (30W) 端口，它们采用1000BASE-T（千兆以太网数据直通）
- 两个非标准大功率端口，它们采用1000BASE-T（千兆以太网数据直通）协议
- 100%通过Sifos合规测试
- 可连接至两个TPS2388PW器件（由USB2ANY或MSP-EXP430G2提供）的板载I2C接口
- 单路直流电源输入、板载3.3V稳压器、端口开启LED状态指示灯以及用户测试点
相关产品
Texas Instruments TPS2388 8端口电源设备控制器
设计用于将电源插入一根以太网电缆。

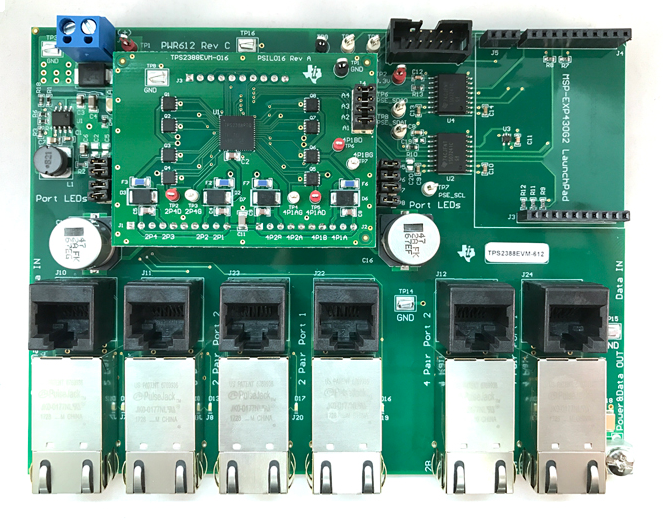

板布局
发布日期: 2017-10-20
| 更新日期: 2022-07-06
