Texas Instruments TPS25750EVM 评估模块（EVM）
Texas Instruments TPS25750EVM评估模块 (EVM) 是一套完整的参考设计，用于单端口USB Type-C™ 和供电 (PD) 应用。该评估模块让用户可以开发各种电源配置和调试现有的USB Type-C及供电系统。TPS25750EVM使用TPS25750的TPS25750D版本，还可以验证TPS25750S的性能。TPS25750D具有高压集成式源路径，采用4mmx6mm QFN封装。Texas Instruments TPS25750S采用外部场效应晶体管电源路径，采用4mmx4mm QFN封装。
特性
- 高达60W拉功率或100W灌功率
- 完全可配置用于任何USB Type-C和供电应用
- 符合供电 (PD) 3.0标准
- 内置I2C编程器
必要设备
- TPS25750D数据表
- TPS25750EVM评估模块
- TPS25750应用定制工具
- 20 V圆柱形插孔适配器或直流电源
- USB Type-C电缆
- USB Type-A转USB Mirco-B电缆
- 带USB端口的笔记本电脑

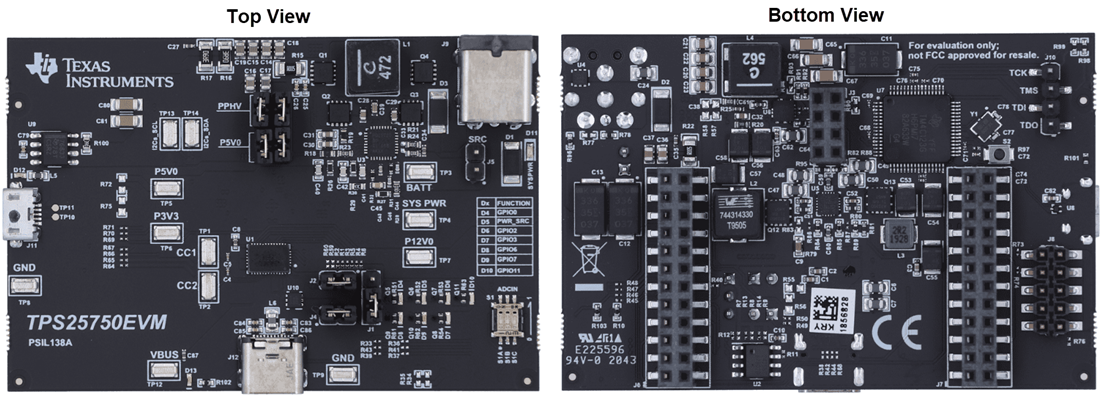

板布局
框图
