Texas Instruments TPS25814EVM控制器评估模块 (EVM)
Texas Instruments TPS25814EVM控制器评估模块 (EVM) 设计用于帮助评估TPS25814. TPS25814是一款独立式USB Type-C端口控制器，在USB Type-C连接器中提供电缆插入状态和方向检测。电缆检测完成时，TPS25814启用内部5V电源路径，并配置外部多路复用器和交替模式设置。Texas Instruments TPS25814EVM由20V DC圆柱形插孔连接或20V台式电源供电。借助TPS51220，该20V输入电源可调节为5V和3.3V。TUSB542和HD3SS3220将USB SS通道从DFP端口路由至UFP端口，让用户可以评估USB 3.0数据解决方案。
特性
- 符合USB Type-C规范
- 电缆连接和定向检测
- 集成VCONN开关
- 26V容限CC引脚
- 可配置电流通告
- 集成VBUS源端口电源开关
- 5V、3A、36mΩ电源开关
- UL认证元件 (E169910)
- 欠压和过压保护
- 可配置电流限制高达3A
- USB Type-C连接器系统软件接口 (USCI) 支持
- 支持工业温度范围
- 可选的简单电源管理，用于多端口系统
必要设备
- PS25814数据手册
- TPS25814EVM评估模块
- 20V圆柱形插孔适配器或直流电源
- 无源USB Type-C电缆
- USB Type-C闪存驱动器
- 具有USB 2.0和USB 3.0功能的笔记本电脑
应用
- 笔记本和台式机
- 15W USB-C充电器
- 扩展坞和集线器

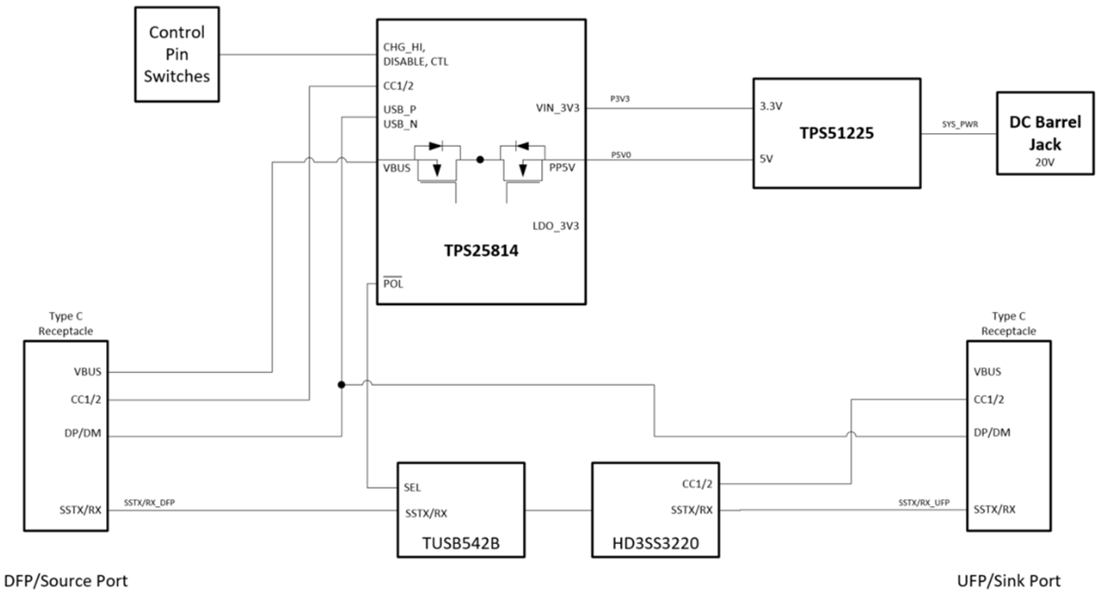

框图
相关产品
Texas Instruments TPS25814 USB Type-C控制器
USB Type-C控制器，为一个USB Type-C连接器提供电缆插入状态和方向检测。
Texas Instruments TUSB542 USB Type-C 5Gbps转接驱动器
一款具有 USB Type-C 连接器的双通道 USB 3.1 Gen1 (5Gbps) 转接驱动器支持系统。
Texas Instruments HD3SS3220 USB Type-C DRP端口控制器
可配置为 DFP、UFP 或 DRP 的 USB 超高速 (SS) 2:1 复用器，具有 DRP 端口控制器。
发布日期: 2021-05-05
| 更新日期: 2022-03-11
