Texas Instruments TPS25854Q1EVM-164控制器评估模块

Texas Instruments TPS25854Q1EVM-164控制器评估模块 (EVM) 设计用于评估TPS25854-Q1。TPS25854-Q1是一款USB Type-C®和BC1.2双Type-C充电端口，能够提供高达3A输出电流，每个端口3A，并提供电缆补偿。该评估模块的工作电压范围为5.5V至26V，可承受40V瞬态电压。Texas Instruments TPS25854Q1EVM-164上的电阻器可以调整电缆补偿、电流限制、输出电压和开关频率的值。

特性

  • 输入范围为5.5V至26V，连续输出降压转换器的每端口电流为3A
  • 输出引脚为200mA，VCONN电源具有200mA电流输出能力，满足USB3.1的电源要求
  • 强制PWM运行，带扩频抖动
  • 完全符合AEC-Q100标准
  • 可编程输出电流限制：精度为±10%（3.4A时）
  • 智能热管理
  • 符合USB电池充电规范1.2 DCP模式、分压器3模式、Samsung 1.2V模式和USB Type-C 1.3修订版的要求
  • 用户可编程VBUS电流限制和内部VCONN电流限制

应用

  • 汽车
    • USB媒体集线器
    • USB充电端口
    • 售后双USB充电器

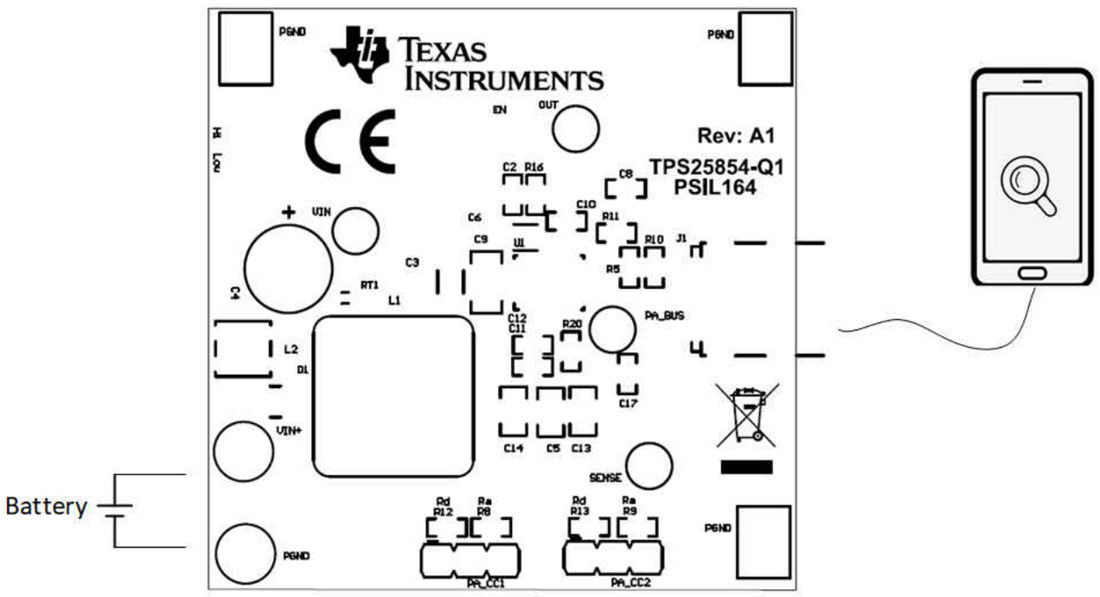

测试设置

机械图纸 - Texas Instruments TPS25854Q1EVM-164控制器评估模块
