Texas Instruments TPS25868Q1EVM-162评估模块 (EVM)
Texas Instruments TPS25868Q1EVM-162评估模块 (EVM) 设计用于评估TI的TPS25868-Q1 USB Type-C®和type-A端口。这些端口可提供高达5.6A输出电流，其中Type-A端口为2.4A、Type-C端口为3A，输出引脚为200mA。Texas Instruments TPS25868Q1EVM-162的工作电压范围为5.5V至26V，可承受40V瞬态电压。电阻器可调节评估模块上的开关频率。
特性
- 输入范围为5.5V至26V，其中连续输出降压转换器的Type-A端口电流为2.4A，Type-C端口为 3A
- 输出引脚为200mA，VCONN电源具有200mA电流输出能力，满足USB3.1的电源要求
- 强制PWM运行，扩频抖动为200kHz–800KHz
- 完全符合AEC-Q100标准
- 智能热管理
- 符合USB电池充电规范1.2 DCP模式、分压器3模式、Samsung 1.2V模式和USB Type-C 1.3修订版的要求
- 用户可编程VBUS电流限制和内部VCONN电流限制
应用
- 汽车
- USB媒体集线器
- USB充电端口
- 售后双USB充电器

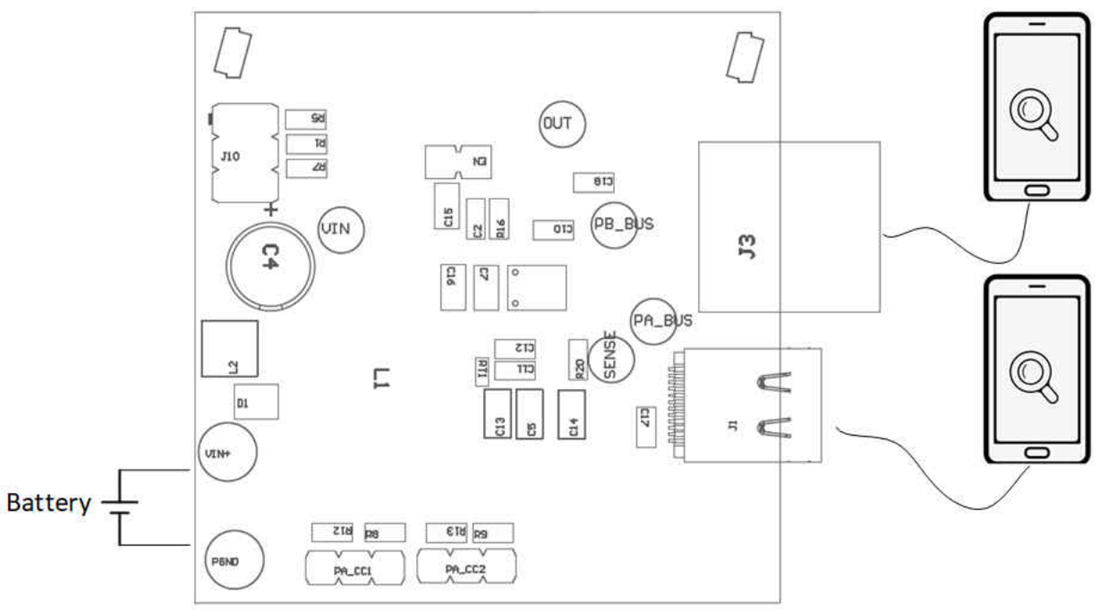

板设置
发布日期: 2021-10-08
| 更新日期: 2022-03-11
