Texas Instruments TPS25869Q1EVM-163评估模块 (EVM)
Texas Instruments TPS25869Q1EVM-163评估模块 (EVM) 设计用于评估TI的TPS25869-Q1 USB Type-C®和type-A端口。这些端口可提供高达5.6A输出电流，其中Type-A端口为2.4A、Type-C端口为3A，输出引脚端口为200mA。Texas Instruments TPS25869Q1EVM-163的工作电压范围为5.5V至26V，可承受40V瞬态电压。电阻器可调节评估模块上的开关频率。它还集成有故障指示器和单独的开/关控制。
特性
- 输入范围为5.5V至26V，连续输出降压转换器的Type-A端口电流为2.4A，Type-C端口为3A，
- 输出引脚为200mA，VCONN电源具有200mA电流输出能力，满足USB3.1的电源要求
- 完全符合AEC-Q100标准
- 强制PWM运行，扩频抖动为200kHz–800KHz
- 智能热管理
- 用户可编程VBUS电流限制和内部VCONN电流限制
应用
- 汽车
- USB媒体集线器
- USB充电端口
- 售后双USB充电器

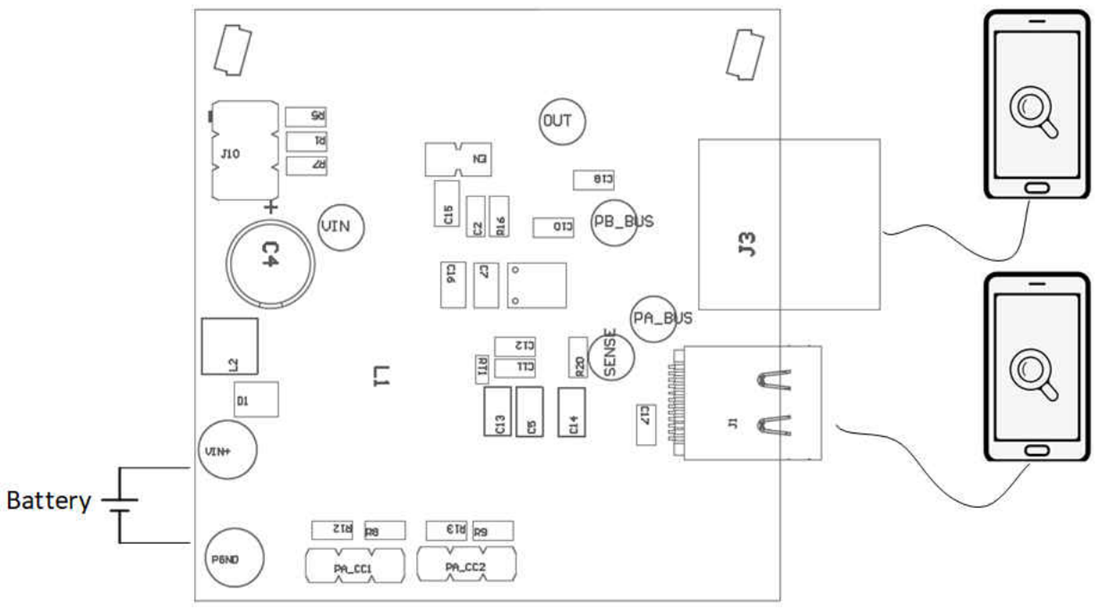

板设置
发布日期: 2021-10-08
| 更新日期: 2022-03-11
