Texas Instruments TPS25947EVM电子保险丝评估模块 (EVM)

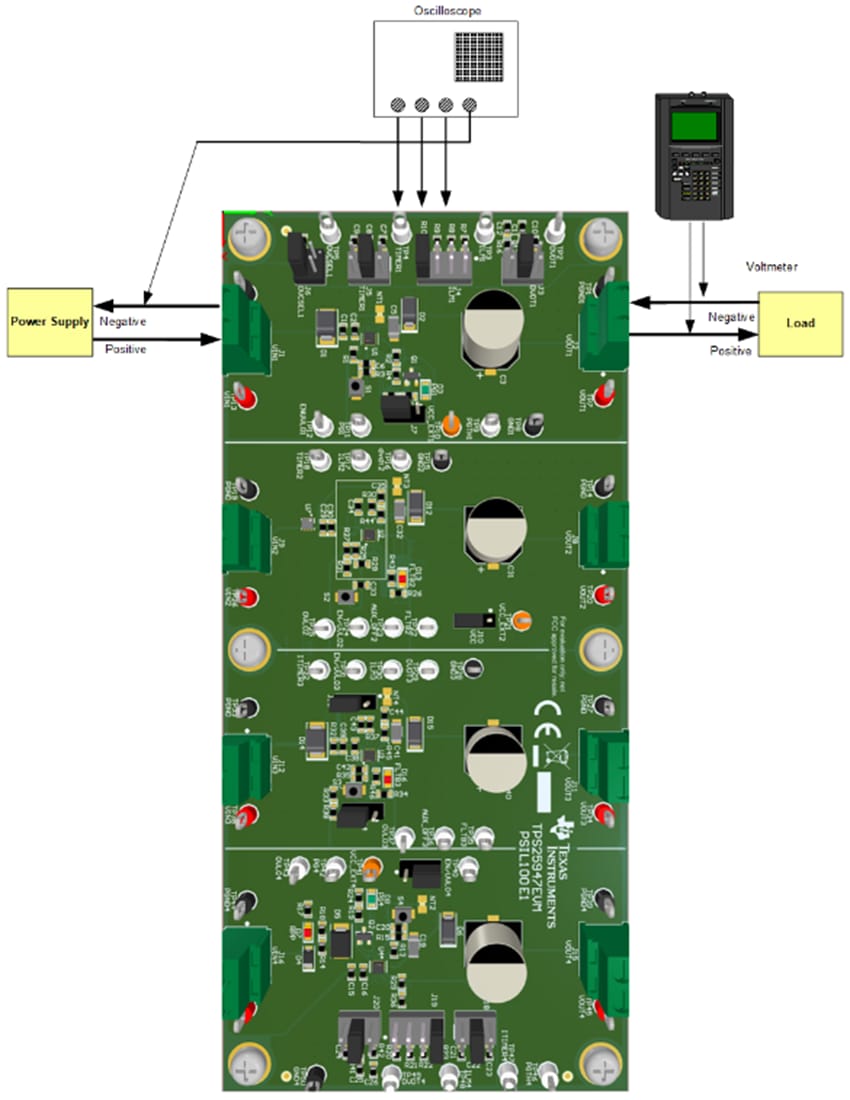

Texas Instruments TPS25947EVM电子保险丝评估模块 (EVM) 具有4个通道，能够评估TPS25947xx系列的TPS259470L、TPS259472A和TPS259474L电子保险丝。通道1和4是独立通道，提供可编程OVCSEL、OVLO、ITMER、dVdt和ILM设置。通道2和3共享公共接地层，并提供评估TPS25947xx电子保险丝的电源多路复用和并行操作功能的选项。J1、J9、J12、J16连接器施加输入功率，而J2、J8、J11、J15连接器则分别为通道1、2、3和4提供输出连接。TVS二极管D1、U7、D14和D5提供输入保护，防止瞬态过电压，而肖特基二极管D2、D12、D15和D6分别为通道1、2、3和4中的Texas Instruments TPS25947xx电子保险丝提供输出保护。S1、S2、S3和S4支持重置或禁用U1、U2、U3和U4。D3提供电源良好 (PG) 指示灯。可在TP15上监控比例器件电流，比例因数为0.13 V/A。
