Texas Instruments TPS2595 12V电子保险丝
Texas Instruments TPS2595具有过压保护功能的12V电子保险丝提供了电路保护和电源管理解决方案，仅需极少外部组件。该器件具有2.7V至18V的宽输入电压范围，以及20V的绝对最大电压。该器件具有多种保护模式，能够非常有效地抵御过载、短路、电压浪涌和过多浪涌电流。可以通过测量整个电流限制电阻的压降实现对输出负载电流的准确感应。另外，输出电流限制级别可通过单个外部电阻设定。对浪涌电流有特别要求的应用可以通过单个外部电容器设定输出转换率。TPS2595的工作温度范围为-40°C至+125°C。
特性
- 宽输入电压范围：2.7V至18V
- 绝对最大电压：20V
- 3V至18V（TPS2595x5版本）
- 低导通电阻：RON=34mΩ (典型值)
- 过热保护 (OTP)
- 快速过压保护钳位（3.8V、5.7V和13.7V），响应时间5µs（典型值）
- 配备负载电流监控器输出 (ILM) 的可调节电流限制
- 电流范围：0.5A至4A
- 电流限制精度：±7.5%
- 可调节的输出转换率控制 (dVdt)
- TPS2595x0、TPS2595x1、TPS2595x5：带有可调节欠压锁定 (UVLO) 的高电平有效使能输入
- TPS2595x3：带有可调节过压锁定 (OVLO) 的低电平有效使能输入
- 故障指示引脚 (FLT)
- UL 2367认证 – 文件编号为E169910
- RILM>=487Ω（4.42A最大值）
- IEC 62368-1认证
- 单点故障测试期间安全 (IEC 62368-1)
- ILM引脚开路/短路检测
应用
- 热插拔
- 适配器供电系统
- 多功能打印机
- SSD和HDD
- 工业系统
- 白色家电
- 机顶盒
- 数字电视

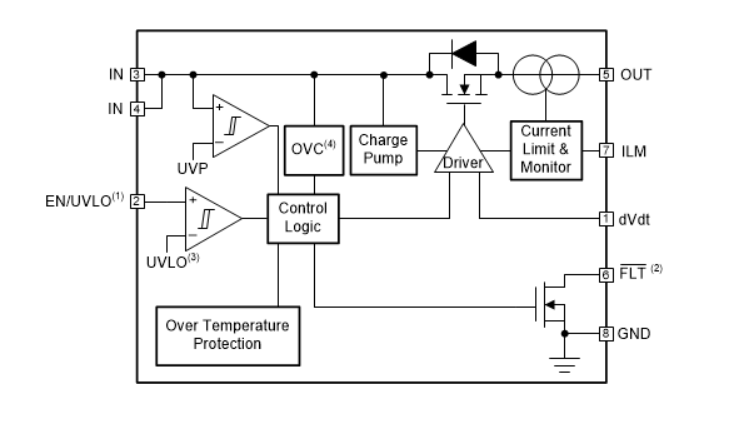

框图
评估模块
Texas Instruments TPS2595EVM eFuse评估模块
全面评估TPS2595 eFuse器件的特性和性能。
发布日期: 2018-10-24
| 更新日期: 2023-02-16
