Texas Instruments TPS25961 100mΩ电子保险丝
Texas Instruments TPS25961 100mΩ电子保险丝是一款集成式FET热插拔器件，可创建高度集成的电路保护和电源管理解决方案。TPS25961只需很少的外部元件即可提供多种保护模式，能够非常有效地抵御过载、短路、电压浪涌和过多浪涌电流。
TI TPS25961输出电流限制级别可通过单个外部电阻设定。同时，浪涌电流在内部使用输出转换率控制进行管理。该电子保险丝提供了一个选项，可以在外部设置用户定义的过压截止阈值或使用固定内部阈值。该选项可保护输入过压情况。
TPS25961的额定工作结温范围为–40°C至+125°C，采用小型2mm x 2mm SON封装。
特性
- 宽输入电压范围：2.7V至19V
- 绝对最大值为21V
- 过压保护，响应时间为1.3μs（典型值）
- 固定内部阈值：5.98V（典型值）
- 可使用外部电阻分压器调节阈值
- 过流保护：
- 可调节电流限制阈值：0.1A至2A
- 电流限制准确度：
- 整个电流范围内为±20%（典型值）
- 1.45A电流限值下为±18%（最大值），TA= 25°C
- 低导通电阻Ron = 106mΩ（典型值）
- 高电平有效使能输入，带可调节欠压锁定 (UVLO)
- 短路保护，响应时间为5μs（典型值）
- 输出压摆率控制 (dVdt)：5.17 V/ms（典型值）
- 过热保护 (OTP)
- 故障后自动重试
- 低静态电流：130µA（典型值）
- UL 2367认证（进行中）
- IEC 62368 CB认证（进行中）
- 小尺寸：2mm × 2mm SON封装
应用
- 适配器输入保护
- 电表
- 智能扬声器
- 无线耳机充电器
- 机顶盒
- IP网络摄像头
其他资源
相关评估模块
Texas Instruments TPS25961EVM评估模块
经配置用于评估TPS25961电子保险丝的运行情况。
简化示意图

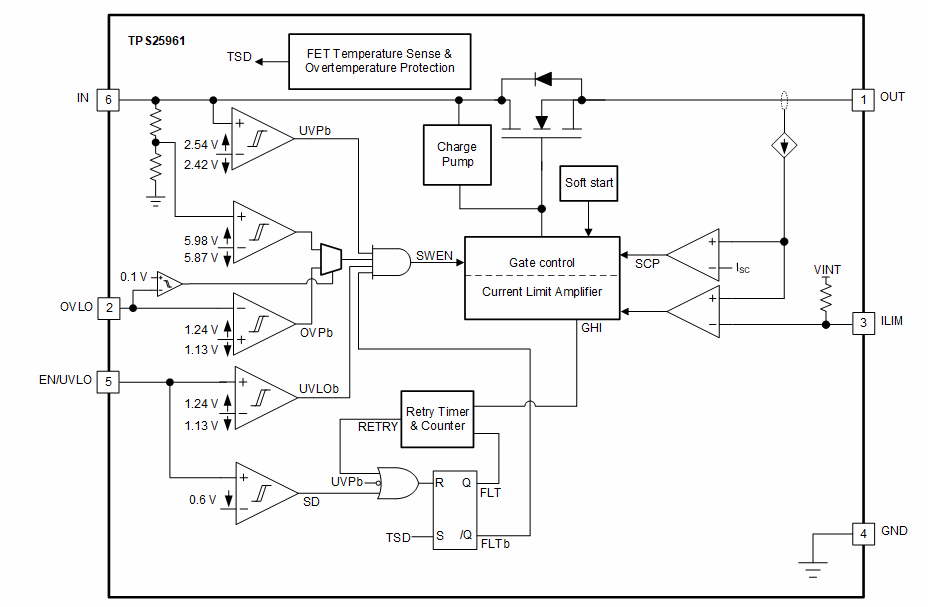

框图
发布日期: 2023-01-20
| 更新日期: 2023-02-01
