Texas Instruments TPS2597EVM电子保险丝评估模块 (EVM)
Texas Instruments TPS2597EVM电子保险丝评估模块 (EVM) 支持对TPS2597xx电子保险丝器件进行参考电路评估。TPS2597xx器件是2.7V至23V 7A电子保险丝，集成10mΩ FET，提供过流、浪涌电流保护、可调过流瞬态消隐定时器、可编程欠电压和过电压保护。Texas Instruments TPS2597EVM电子保险丝评估模块 (EVM) 具有3个通道，能够评估TPS2597xx系列的TPS25970A、TPS25972A和TPS25974L电子保险丝。通道1、2、3是独立通道，提供可编程OVCSEL、OVLO、ITMER、dVdt和ILM设置。在J1、J9和J15连接器施加输入功率，而J8、J14、J20连接器则分别为通道1、2和3提供输出连接。
特性
- 工作电压：2.7V至23V（典型值）
- 可编程电流限制：1A至8A（使用板载跳线进行编程）
- 可编程瞬态电流消隐定时器
- 可编程输出压摆率控制、UVLO、电流限制
- LED状态灯，用于电源良好和故障指示
必要设备
- 电源
- 一个可调电源，0V至30V输出，0A至10A输出电流限制
- 示波器
- 一个DPO2024或等效器件、三个10倍电压探头和一个直流电流探头
- 仪表
- 需要一个DMM（最小值）
- 负载
- 一个电阻负载或等效器件，可承受高达10A直流负载（24V时），并能够实现输出短路
应用
- 热插拔
- 服务器待机电源轨
- 光学模块
- PCIe、SSD和HDD
- 路由器和交换机
- 工业电脑
- 数字电视

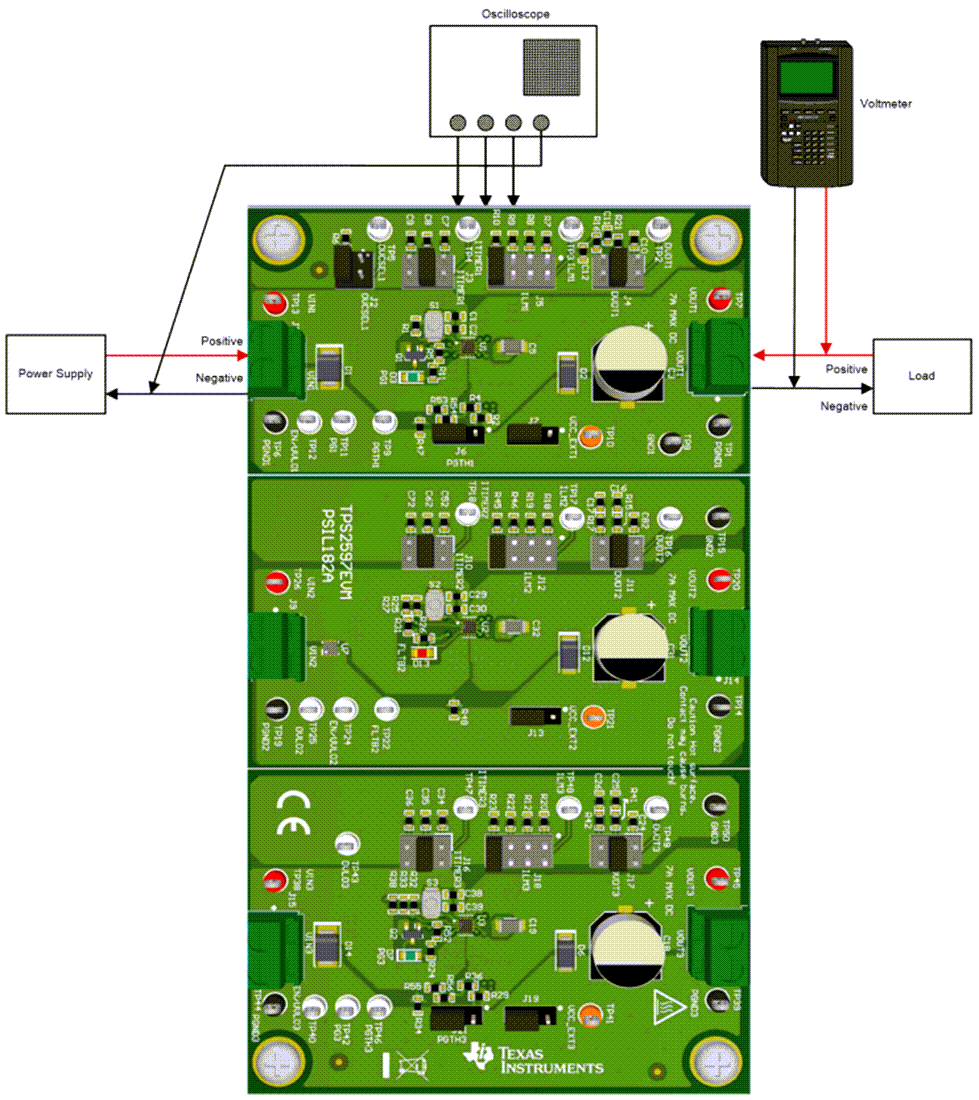

测试设置
