Texas Instruments TPS25981x 2.7V至16V 10A电子保险丝
Texas Instruments TPS25981x 2.7V至16V 10A电子保险丝是高度集成的电路保护和电源管理解决方案，采用小型封装。这些器件只需很少的外部元件即可提供多种保护模式，能够非常有效地抵御过载、短路、电压浪涌和过多浪涌电流。
通过一个外部电容器即可调节输出转换率和浪涌电流。如果输入超过可调过压阈值，则通过切断输出来保护负载免受输入过压情况的影响。这些器件通过主动限制电流（启动时）或断开电路（稳态时）来响应输出过载。过流保护阈值以及瞬态过流消隐定时器均可由用户调节。限流控制引脚还可用作模拟负载电流监控器。
Texas Instruments TPS25981x采用2mm × 2mm、10引脚HotRod™ QFN封装，可减小系统占位面积，提高散热性能。该器件的工作结温范围为–40°C至+125°C。
特性
- 宽工作输入电压范围：2.7V至16V
- 绝对最大电压：20V
- 具有低导通电阻的集成式FET（Ron=6mΩ（典型值））
- 快速过压保护
- 可调节过压锁定 (OVLO)，响应时间为1.2µs（典型值）
- 过流保护，具有负载电流监控器输出 (ILM)
- 断路器响应
- 可调阈值 (ILIM)：1.5A至11A
- 精度：±10%（ILIM>5A时）
- 可调瞬态消隐定时器 (ITMER)，可实现高达2 x ILIM峰值电流
- 输出负载电流监控精度：±10% (IOUT≥3A)
- 快速跳闸响应，实现短路保护
- 响应时间：640ns（典型值）
- 可调（2 × ILIM）和固定阈值
- 高电平有效使能输入，带可调节欠压锁定阈值 (UVLO)
- 低电平有效使能输入，带可调节欠压锁定阈值 (OVLO)
- 可调节的输出转换率控制 (dV/dt)
- 可选择驱动外部FET，用于禁用/关闭状态下的反向电流阻断
- 过热保护
- 快速输出放电
- 数字输出
- 电源良好 (PG) 和故障指示 (FLT)
- UL 2367认证（进行中）
- IEC 62368 CB认证（进行中）
- 占位面积小：QFN 2mm × 2mm，0.45mm脚距
应用
- 光学模块
- 服务器/PC主板/附加卡
- 企业路由器/数据中心交换机
- 工业电脑
- UHDTV

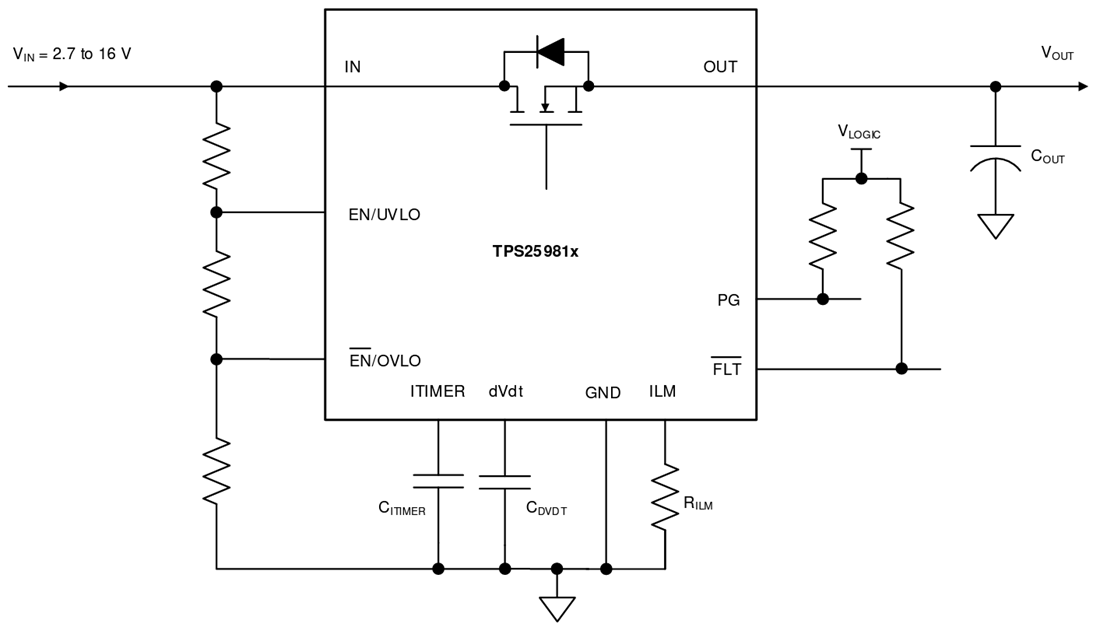

简化示意图
相关开发工具
Texas Instruments TPS25981EVM评估模块
提供TPS25981 2.7V至16V、10A eFuse的参考电路评估。
发布日期: 2023-08-18
| 更新日期: 2023-09-05
