Texas Instruments TPS25984BEVM评估模块
Texas Instruments TPS25984BEVM评估模块提供评估TPS25984B电子保险丝参考电路的必要要求。TPS25984B是一款4.5V至16V、70A电子保险丝，集成了0.8mΩ FET。该器件具有过流和浪涌电流管理、可调节过流瞬态消隐定时器以及可编程欠压和过压保护特性。
TI TPS25984BEVM电子保险丝评估板提供了使用板载MOSFET、栅极驱动电路和负载电阻施加定制负载瞬变的选项。
特性
- 工作电压：5V至16V（典型值）
- 可编程断路器阈值：14A至120A（使用板载跳线）
- 可调参考电压，用于过流保护和有源均流模块
- 固定瞬态电流消隐定时器
- 启动期间的可调电流限制和使用板载跳线的有源均流阈值
- 可调输出电压转换率控制
- 输入用TVS二极管和用于输出瞬态保护的肖特基二极管
- LED状态，用于电源良好和故障指示
- 可选择接合功率周期和快速输出放电（QOD）
- 可选择使用板载MOSFET、栅极驱动电路和负载电阻施加定制负载瞬变
应用
- 输入热插拔
- 服务器和高性能计算
- 网络接口卡
- 显卡和硬件加速器卡
- 数据中心交换机和路由器
- 风扇框
- 交换机/路由器
相关电子保险丝
Texas Instruments TPS25984B可堆叠电子保险丝
可并联堆叠，增加大功率系统的总电流容量。

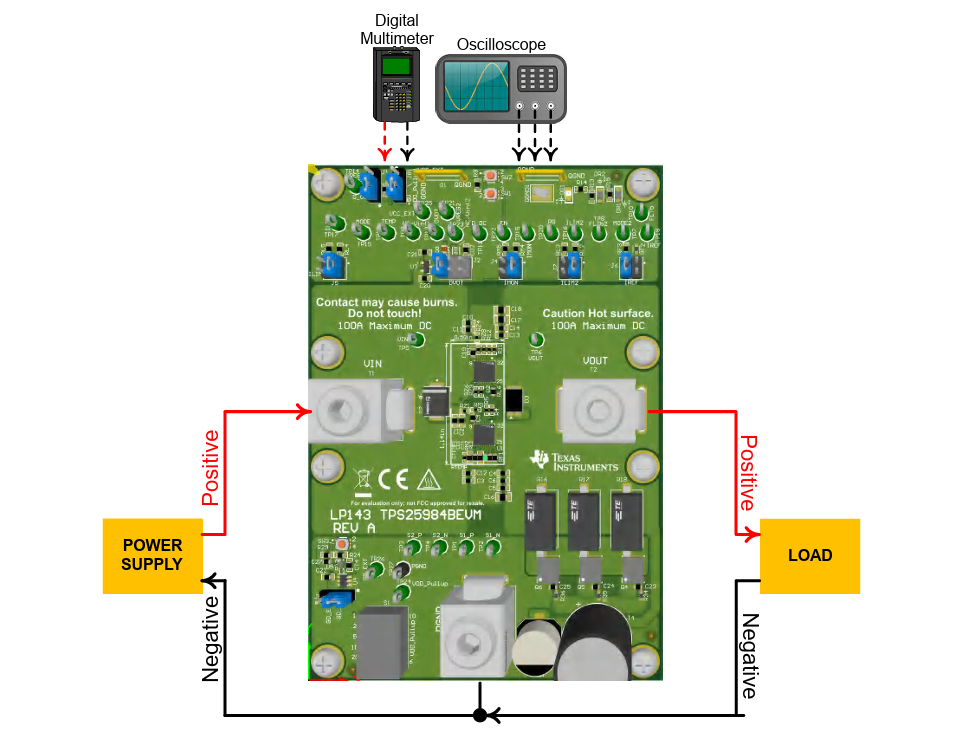

测试设备设置
布局
