Texas Instruments TPS2640EVM电子保险丝评估模块
Texas Instruments TPS2640EVM电子保险丝评估模块 (EVM) 支持对TPS2640器件进行参考电路评估。Texas Instruments TPS2640是一款紧凑型4.2V至42V、2.23A工业电子保险丝，具有集成型背靠背FET、可编程的欠压、过压和反向极性保护功能。它还具有过流、浪涌电流保护以及输出电流监测特性。
特性
- 工作输入电压范围：4.2V到42V
- 跳线可编程电流限制：0.2A至2.23A
- 反极性保护高达–42V
- 可编程输入UVLO
- 可选过载故障响应（自动重试、锁存器和断路器）
- 可编程输入过压保护 (OVP) 截止
- 可编程VOUT压摆率控制
- 负载电流监控器输出：1.5V/A
- 可选的板载瞬态保护器件，如输入TVS和输出肖特基二极管
- 板载复位开关和故障指示器
必要设备
- 电源
- 一个可调电源：0V至42V输出，0A至3A输出电流限制
- 仪表
- 至少需要一个DMM，如果需要同时测量，则可能需要更多
- 示波器
- 一个DPO2024或具有三个10倍电压探头和一个直流电流探头的等效器件
- 负载
- 一个电阻负载，可耐受高达3A直流负载（24V时）
应用
- 工厂自动化中HMI电源保护
- 消防安全系统
- 电子恒温器和视频门铃
- 工业电脑

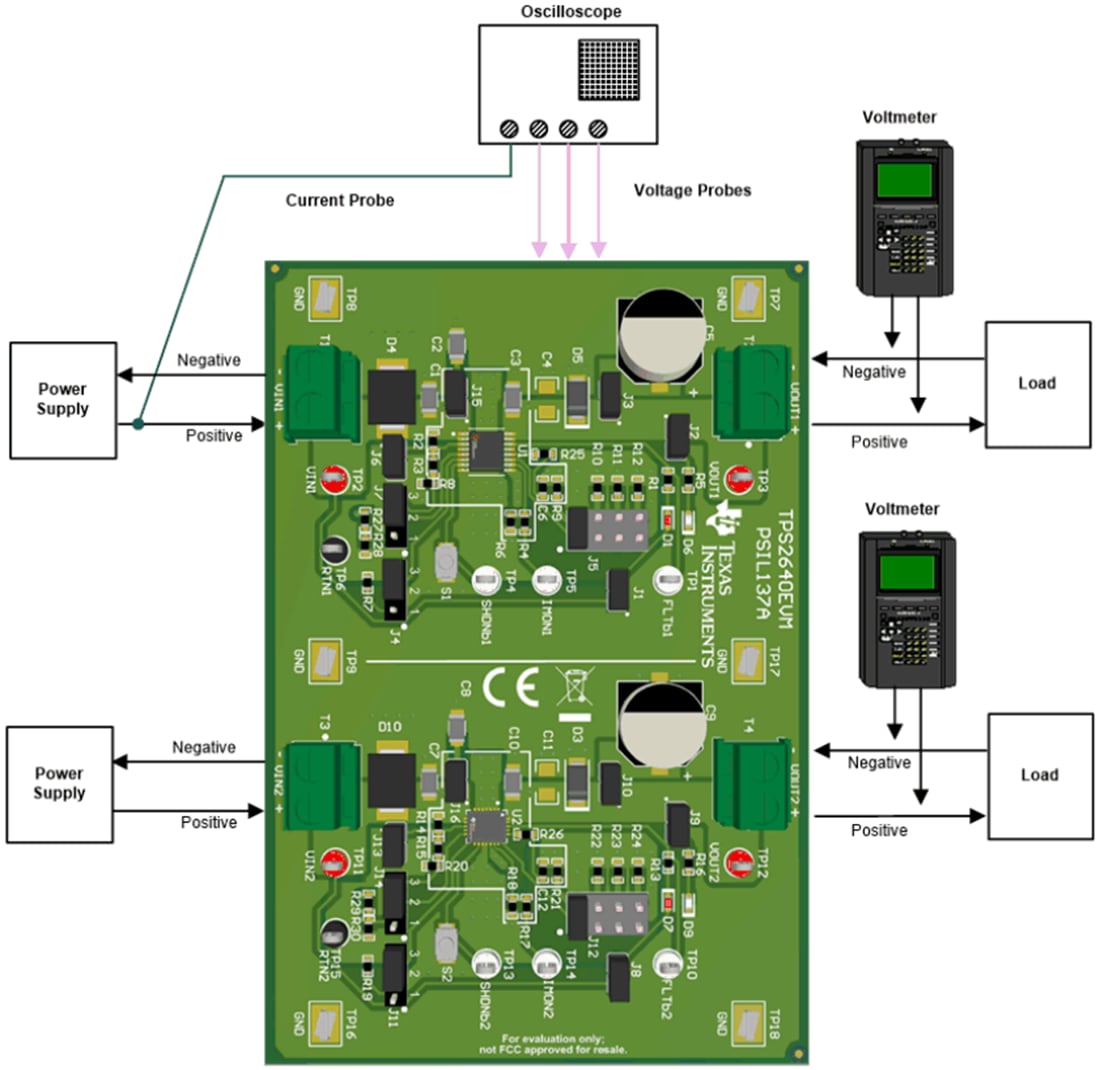

测试设置
