Texas Instruments TPS2661EVM电流环路保护器EVM

Texas Instruments TPS2661EVM电流环路保护器评估模块 (EVM) 用于对TPS26611和TPS26612电流环路保护器进行参考电路评估。Texas Instruments TPS2661产品是50V通用（±20mA、0mA至20mA、4mA至20mA）电流环路保护器，集成了固定双极30mA电流限制和输出过压保护功能。该产品可防止输入/输出上出现接线错误，并为工业和过程自动化系统提供强大的信号线路保护。

特性

  • 支持双向电流环路，工作电压范围为0V至±50V（带外部VCC）
  • 固定ILIMIT=±30mA±15%
  • 使能 (EN) 引脚控制
  • 通过SGOODb引脚进行零件状态报告
  • 防止输入侧接线错误

必要设备

  • 电源
    • 一个双极性稳压电源（+15V、0V、–15V）500mA电流限制
    • 一个200mA源电表，额定电压为50V
  • 负载
    • 十进电阻箱或等效电阻箱，可耐受50V电压，并支持输出短路
  • 仪表
    • 需要一个DMM（最小值）
  • 示波器
    • DPO2024或同等
    • 三个10x电压探头
    • DC电流探头

应用

  • 工厂自动化和控制 – PLC - 模拟输入/输出模块
  • 电机驱动控制
  • HART
  • 暖通空调控制器
  • 热控制器
  • UART IO保护

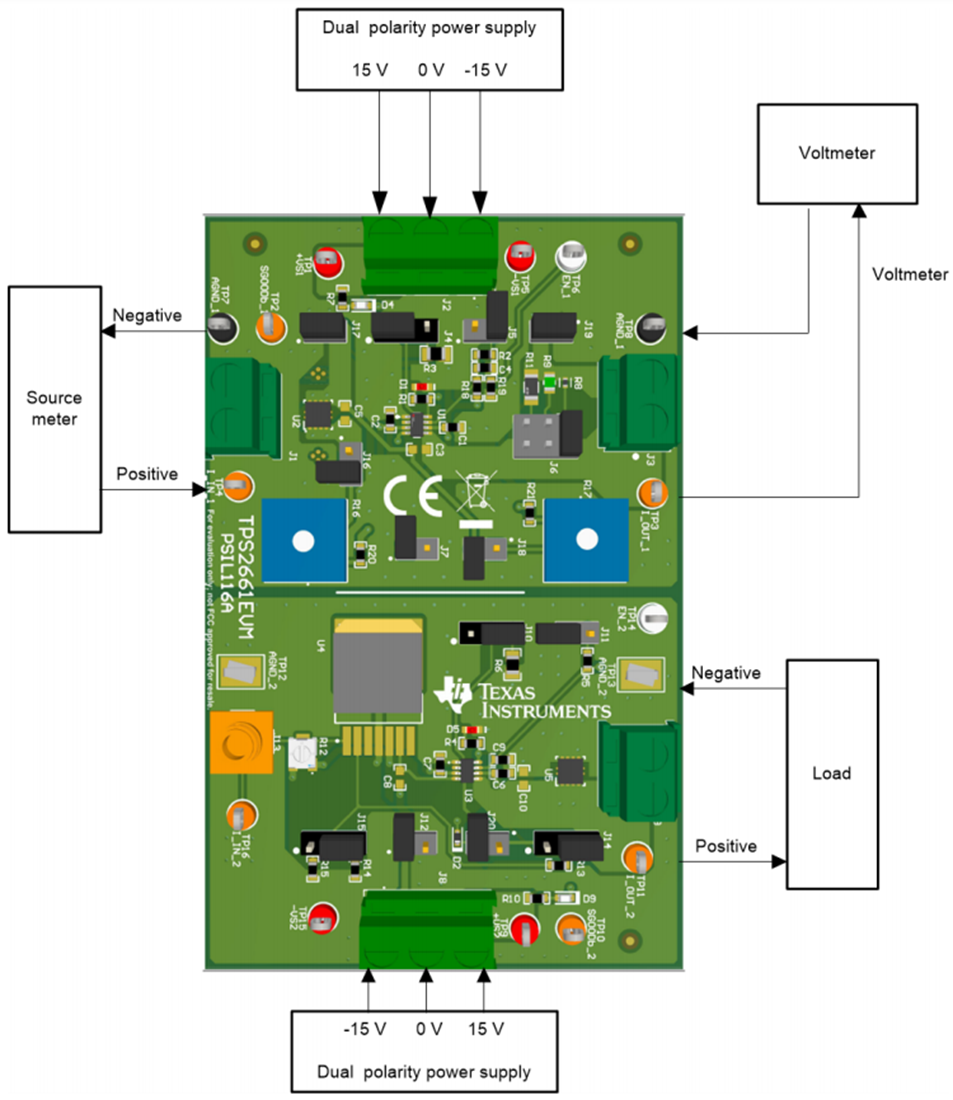

测试设置

机械图纸 - Texas Instruments TPS2661EVM电流环路保护器EVM

相关产品

Texas Instruments TPS2661x电流环路保护器

适用于模拟输入、模拟输出、传感器发射器、HART输入和UART IO保护。

Learn More关于Texas Instruments TPS2661x电流环路保护器 View Products与Texas Instruments TPS2661x电流环路保护器相关
发布日期: 2021-03-30 | 更新日期: 2022-03-11
