Texas Instruments TPS2661x电流环路保护器
Texas Instruments TPS2661x电流环路保护器是一款结构紧凑、功能丰富、完全集成的电流环路保护器，适合用于模拟输入、模拟输出、传感器发射器、HART输入和UART IO保护。它为±20mA、0mA至20mA和4mA至20mA提供通用输入保护。7.5Ω低RON最大限度地降低了电流环路中的压降，从而扩展了工作范围，即使在较低电源电压下也能运行。该器件可承受和保护负载免受高达±50V正负电源电压的影响。MODE引脚灵活支持通过器件达到2倍电流限制，从而实现双线发射器正常启动。该器件能够在低至±2.25V至±20V的外部双极性电源下工作。它还可以由低至3V至30V的单极电源供电。Texas Instruments TPS2661x具有环路功率模式，便于在无±Vs电源的未供电状态下进行环路测试。
该器件还通过关闭电流路径来保护系统免受模拟输出和传感器发射器中输出侧接线错误的影响。TPS2661x的稳健内部保护控制块以及50V额定电压有助于为信号线路提供浪涌保护 (IEC61000-4-5) 和EFT瞬态保护 (IEC61000-4-4)。该器件采用2.9mm × 1.6mm 8引脚SOT-23封装，大幅减小了系统尺寸。
特性
- 工作电压±50V，绝对最大电压±55V
- 集成固定双极32mA电流限制
- 启动时允许2倍电流限制
- 与典型的分立保护电路相比，可节省50%的空间
- 低R-on：7.5Ω（典型值）
- 低Iq (<100nA) - 由外部电源供电时从环路吸收的电流
- 防止IN和OUT引脚上出现接线错误
- 信号线路浪涌时保护IEC61000-4-5（带外部TVS）
- 标准A EFT (IEC61000-4-4) 抗扰度（带外部TVS）
- 支持无电源环路测试（仅限TPS26610）
- 符合HART标准
- 启用控制
- SGOOD，用于系统健康监测
- 热关断
应用
- 工厂自动化和控制 – PLC - 模拟输入/输出模块
- 电机驱动控制
- HART输入
- 暖通空调控制器
- UART IO保护
- 热控制器

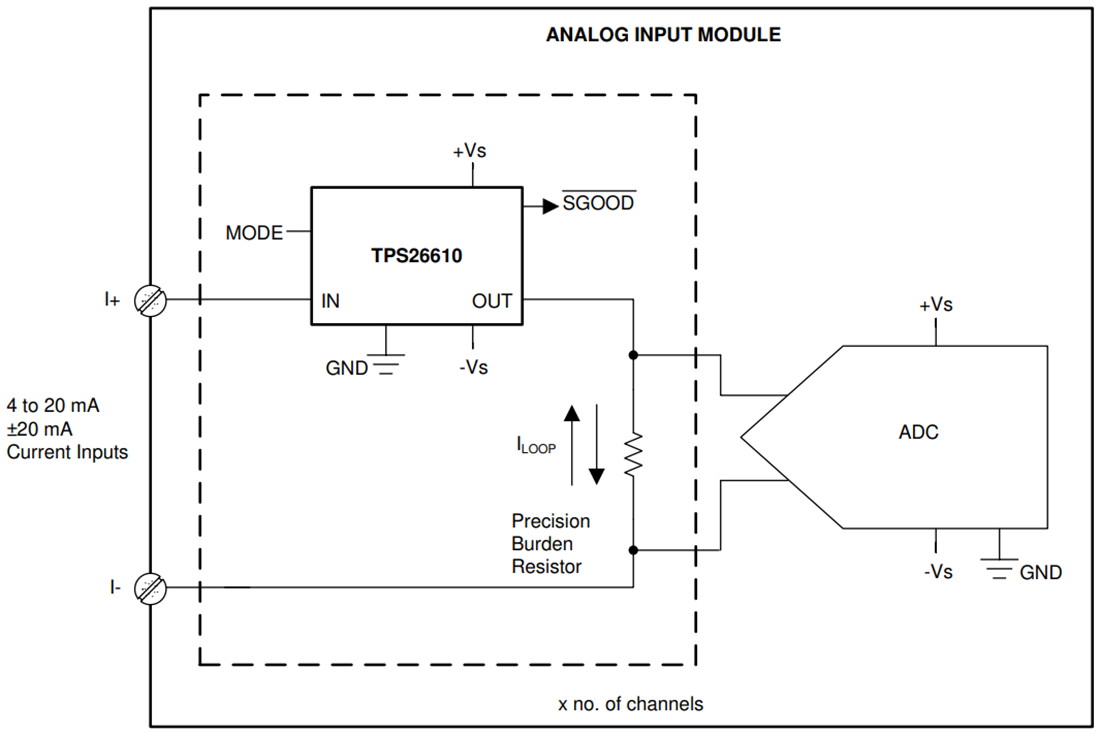

典型电路原理图
相关开发工具
Texas Instruments TPS2661EVM电流环路保护器EVM
用于对TPS26611和TPS26612电流环路保护器进行参考电路评估。
