Texas Instruments TPS2663x浪涌保护工业电子保险丝
Texas Instruments TPS2663x浪涌保护工业电子保险丝是易于使用的正极60V和6A电子保险丝，设有31mΩ的集成FET。TPS2663x采用B-FET驱动器，用于在需要输入反极性故障和反向电流阻断保护的系统设计中控制外部N通道FET。
该器件具有各种保护特性，可简化需要保护的系统设计。这在IEC61000-4-5工业浪涌测试等系统测试中至关重要。另外，TPS2663x电子保险丝集成了可调节输出功率限制 (PLIM) 功能，从而简化了需要符合IEC61010-1和UL1310等标准的系统设计。TPS2663x具有多种保护特性，包括可调节过流保护、快速短路保护、输出压摆率控制、过压保护和欠压锁定。
为实现系统状态监视和下游负载控制，TPS2663x电子保险丝提供了故障和精确的电流监视器输出。PGOOD可用于启用和禁用下游直流/直流转换器控制。MODE引脚可用于在两种限流故障响应（闭锁和自动重试）之间灵活地对TPS2663x进行配置。
特性
- 工作电压：4.5V至60V，最大绝对值：62V
- 具有31mΩ RON的集成式60V热插拔FET
- 通过外部N通道FET提供反极性保护和反向电流阻断支持
- 0.6A至6A可调节电流限制 (±7%)
- 具有电气快速瞬变 (IEC61000-4-4) 抗扰性和浪涌期间的负载保护 (IEC 61000-4-5) 并提供A类系统性能
- 快速反向电流阻断 (0.17µs)
- 具有可调节输出功率限制功能的型号 (±10%)
- 电源良好输出 (PGOOD)
- 可调节UVLO、OVP截止、输出压摆率控制，实现涌入电流限制
- 热调节加电支持大型及未知的电容负载充电
- 具有35V和39V最大过压钳位的型号
- 可选过流故障响应选项（自动重试和闭锁 (MODE)）
- 具有2x脉冲过流支持的型号
- 模拟电流监视器 (IMON) 输出 (±6%)
- 正在进行UL 2367认证
应用
- 工厂自动化和控制 – PLC、DCS、HMI、I/O模块、传感器集线器
- 电机驱动器 – CNC、编码器电源
- 电子断路器

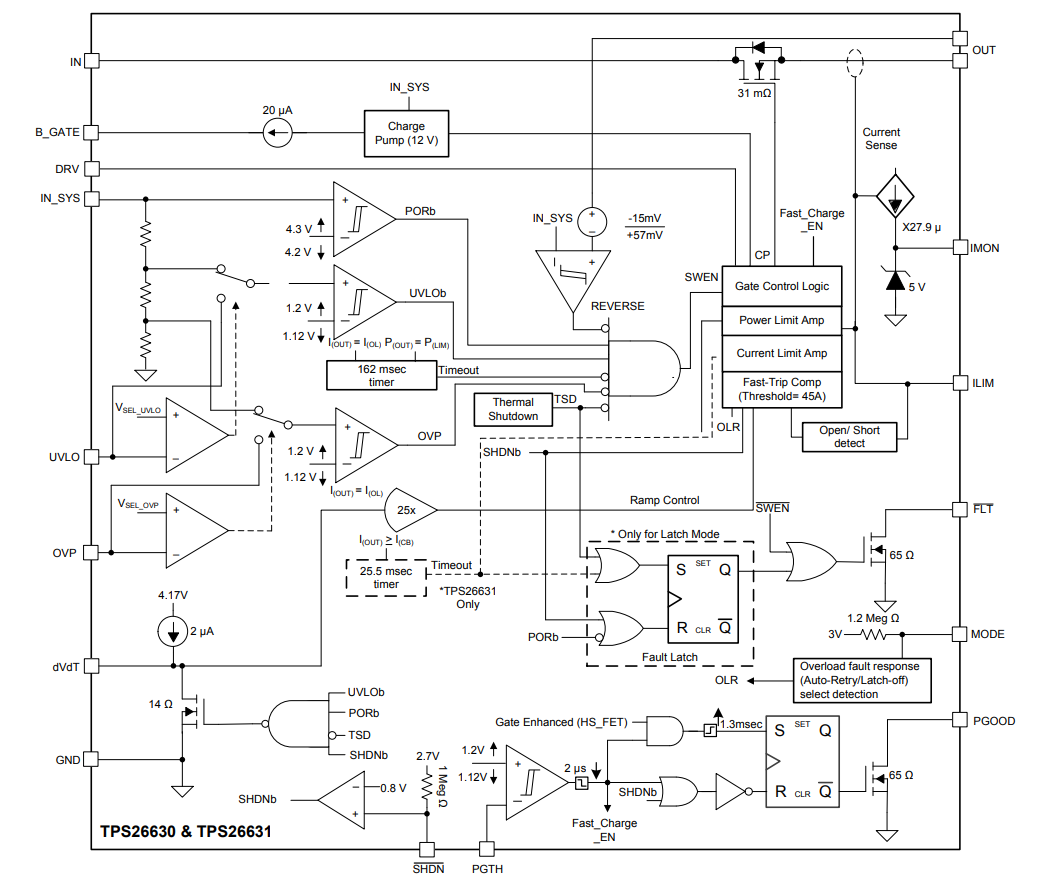

TPS26630和TPS26631框图
TPS26632/TPS26633/TPS26635框图
简化示意图
IEC61000-4-5浪涌性能（24V电源电压下）
评估模块
Texas Instruments TPS26630-33EVM电子保险丝评估模块
支持对TPS2663x浪涌保护工业电子保险丝进行参考电路评估。
发布日期: 2019-04-25
| 更新日期: 2024-07-23
