Texas Instruments TPS281C100EVM开关评估模块 (EVM)
Texas Instruments TPS281C100EVM开关评估模块 (EVM) 使硬件工程师能够评估TPS281C100工业高侧开关的完整性能和功能。TPS281C100EVM包含在将TPS281C100设计为应用电力系统的一部分之前对其进行测试和评估所需的一切内容。评估模块设计为独立电路板，使用BoosterPack™ 插入式模块接头连接输出负载或电压电源或底层Texas Instruments微控制器。数字输出模块、保持制动和安全扭矩关断 (STO) 等多种应用功能均可通过该评估模块启用和显示。该评估模块装有TPS281C100的QFN版本。
特性
- 使用固定电阻器配置电流限制
- 使用固定电阻器进行可配置的电流检测
- BoosterPack插入式模块头允许电源开关由外部微控制器控制
- 板载3.3V LDO可通过一组跳线操纵控制信号
- 良好的电路板布局和铜面积可提高散热性能
- 输出端跳线可支持不同的电感放电钳配置
- 可选基底面为VDS夹钳填充TVS二极管，电感放电更快

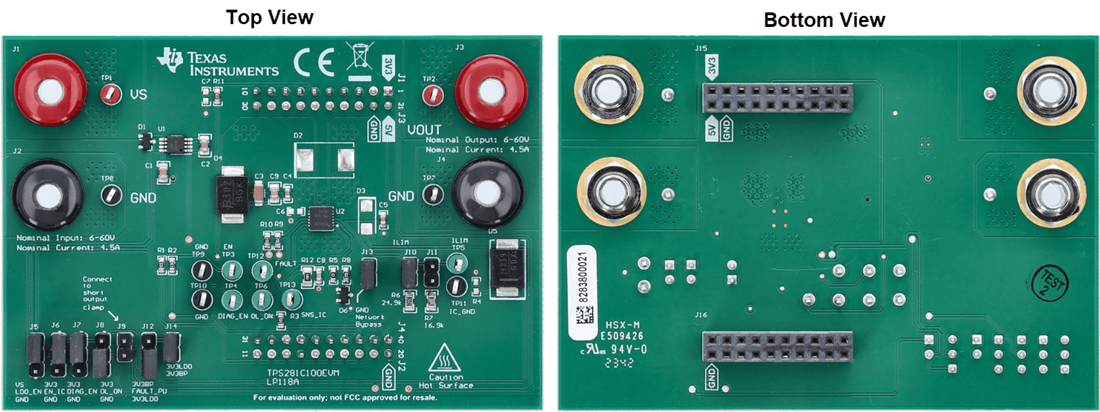

板布局
