Texas Instruments TPS2HB35-Q1智能高侧开关
Texas Instruments TPS2HB35-Q1智能高侧开关设计用于12V汽车系统。TPS2HB35-Q1拥有可靠保护和诊断功能，确保甚至在发生有害事件时（如汽车系统内短路）能够保护输出端口。该器件通过可靠的电流限制防止故障，电流限制可在2A至28A范围内调节，具体取决于器件型号。大电流限值范围适用于需要大瞬态电流的负载，而小电流限值范围则为不需要高峰值电流的负载提供更好的保护。
TPS2HB35-Q1具有高精度模拟电流检测功能，可改进负载诊断。通过向系统MCU报告负载电流和设备温度，开关奇能够进行预测性维护和负载诊断，从而提高系统的使用寿命。
Texas Instruments TPS2HB35-Q1采用超薄型小尺寸封装，可减少PCB基底面。TPS2HB35-Q1高侧开关符合汽车应用类AEC-Q100标准。
特性
- 符合汽车应用标准
- 下列性能符合AEC-Q100标准：
- 设备温度等级为1级（TA = -40°C至125°C环境工作温度范围）
- 设备HBM ESD分类级别为2级
- 器件充电器件模型 (CDM) ESD分类等级C4B
- 承受40 V负载突降
- 双通道智能高侧开关，35mΩ RON（TJ = 25°C）
- 通过可调限流提高系统级可靠性
- 电流限值可在2A至28A之间调节，内部固定为36A
- 强大的集成输出保护
- 集成式热保护
- 接地短路或电池短路保护
- 电池反接保护，包括反接电压自动开机
- 若出现电池/接地损失，则自动关闭
- 集成输出钳，消磁电感负载
- 可配置故障处理
- 可对模拟检测输出进行配置，以精确测量
- 负载电流
- 器件温度
- 通过SNS引脚提供故障指示
- 检测开路负载和电池短路
应用
- 汽车显示屏模块
- ADAS模块
- 座椅舒适模块
- 变速器控制单元
- 暖通空调控制模块
- 车身控制模块
- 白炽灯和LED照明

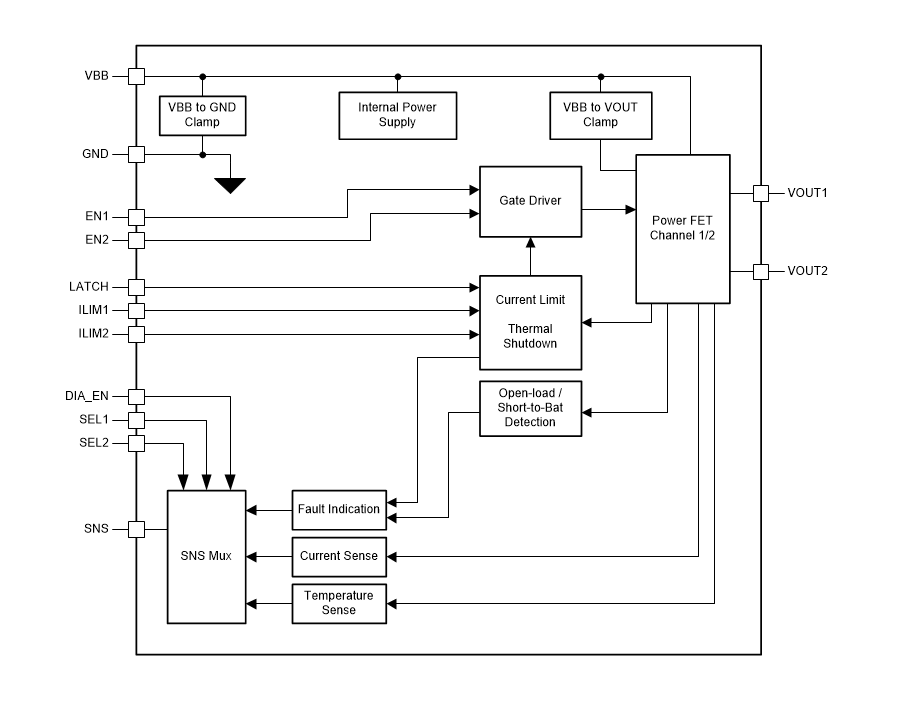

功能图
