Texas Instruments TPS3703/TPS3703-Q1车载窗口监控器
Texas Instruments TPS3703/TPS3703-Q1车载高精度窗口监控器非常适合用于借助低压电源轨工作并具有窄幅度电源容差的系统。TPS3703-Q1窗口监控器采用小型6引脚DSE封装，无需任何外部电阻器即可设置过压和欠压复位阈值，从而进一步优化整体精度、成本、解决方案尺寸，并提高安全系统的可靠性。
借助低阈值滞后、内部毛刺抗扰度和噪声滤波器，可防止在监控的供电电压处于正常工作范围时由错误信号引起的错误复位。每个器件均具有两个复位时间延迟，可使用电容时间 (CT) 引脚连接电容进行配置。
借助单独的SENSE输入引脚和VDD引脚，可实现高可靠性系统所需的冗余。TPS3703/TPS3703-Q1具有低至4.5µA（典型值）的静态电流。TPS3703-Q1器件符合车载应用类AEC-Q100认证。
特性
- 符合车载应用标准
- 符合AEC-Q100标准，认证结果如下
- 器件温度1级（环境工作温度范围：–40°C至+125°C）
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C7B
- 高阈值精度
- ±0.25%（典型值）
- ±0.7%（–40°C至+125°C）
- 固定窗口阈值水平
- 步长：50mV（500mV至1.3V）
- 1.5V、1.8V、2.5V、2.8V、2.9V、3.3V、5V
- 仅适用于UV或OV阈值
- 用户可调电压阈值水平
- 内部毛刺抑制和滞后
- 输入电压范围：1.7V至5.5V
- 欠压锁闭 (UVLO)：1.7V
- 低静态电流：最大7µA
- 容差为3％至7％，步长1％
- 固定时间延迟选项：50μs、1ms、5ms、10ms、20ms、100ms、200ms
- 通过一个外部电容器实现可编程延时选项
- 开漏低电平有效UV和OV监视器
- RESET电压锁存输出模式
应用
- 高级辅助驾驶系统 (ADAS)
- 摄像头
- 传感器融合
- HEV/EV
- 基于FPGA、ASIC和DSP的系统
数据手册

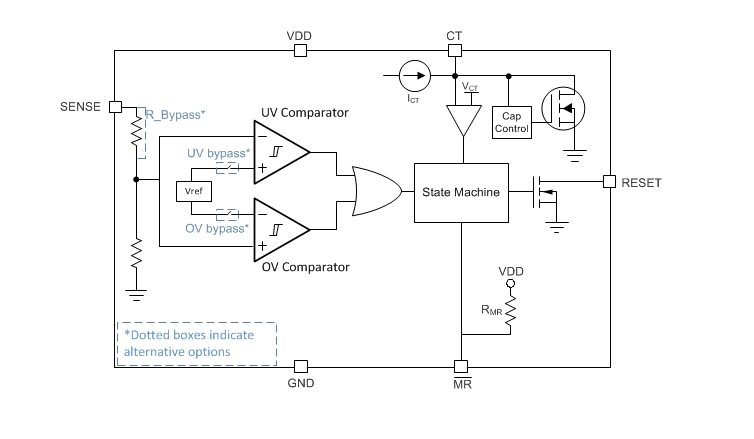

框图
相关开发工具
Texas Instruments TPS3703Q1-A4120EVM评估模块
设计用于评估TPS3703-Q1高精度窗口监控器的运行情况。
发布日期: 2019-05-20
| 更新日期: 2024-08-19
