Texas Instruments TPS3842/TPS3842-Q1欠压监控器
Texas Instruments TPS3842/TPS3842-Q1欠压监控器具有1.5%精度、快速检测时间和850nA电源电流。42V输入电压监控器直接连接到12V电池，以连续监控欠压(UV)状况。
TI TPS3842/TPS3842-Q1采用小型DRL封装，适用于尺寸受限的应用。SENSE引脚上的内置迟滞特性有助于在监测电源电压轨时防止出现错误的复位信号。1%、5%和10%迟滞电压选项提供了设计灵活性，以支持电压瞬变。
SENSE与VDD相隔离，可以监控高于和低于VDD的电压。固定阈值 变速 可实现精确的低 IQ 电压 监测。可调阈值型号可通过外部电阻器灵活设置欠压阈值。TPS3842/TPS3842-Q1可通过CTS引脚在SENSE上提供电容器可编程抗尖峰脉冲，并可通过CTR引脚提供电容器可编程复位延时时序。
TPS3842-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 符合汽车应用类AEC-Q100标准
- 器件温度1级: -40°C至+125°C环境工作温度范围
- 器件人体模型(HBM)静电放电(ESD)分类等级2
- 器件充电器件模型(CDM) ESD分类等级C7B
- 宽电源电压范围：1.9 V至42 V
- VDD、SENSE和重置 额定值与 42V相同。
- 静态电流非常低，为850nA（典型值）
- 高阈值精度：0.5%（典型值）
- 固定内部阈值电压：2.7V至9.5V
- 可调电压型号：0.7V
- 通过CTR引脚实现电容器可编程可调节的延时时间
- 通过CTS引脚实现电容器可编程抗尖峰脉冲延时时间
- 开漏、低电平有效输出
- 温度范围：-40 °C至+125 °C
- 小尺寸，采用SOT5X3 (DRL)封装
应用
- ADAS域控制器
- 汽车网关
- 汽车音响主机
- 数字Cockpit处理单元
- 远程信息处理控制单元
- 驾驶员监控

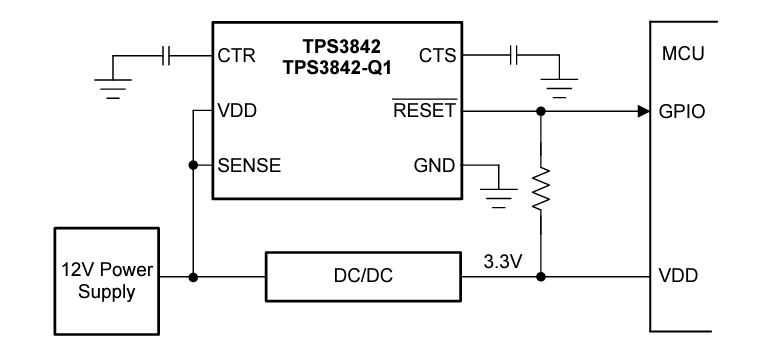

典型应用电路

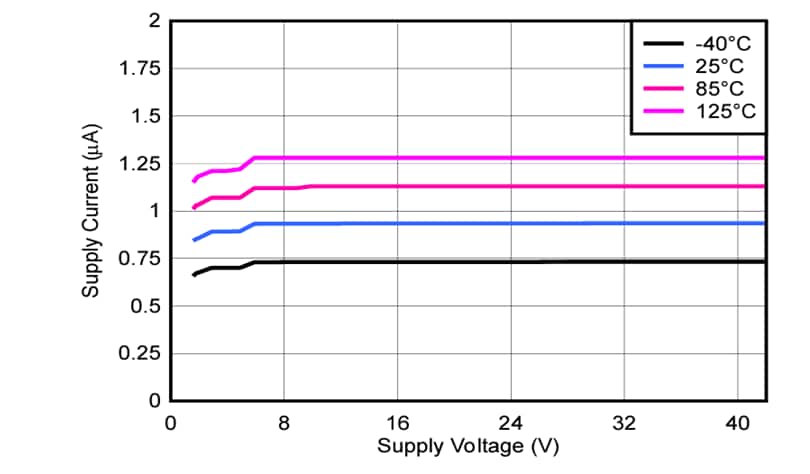

电源电压与电源电流

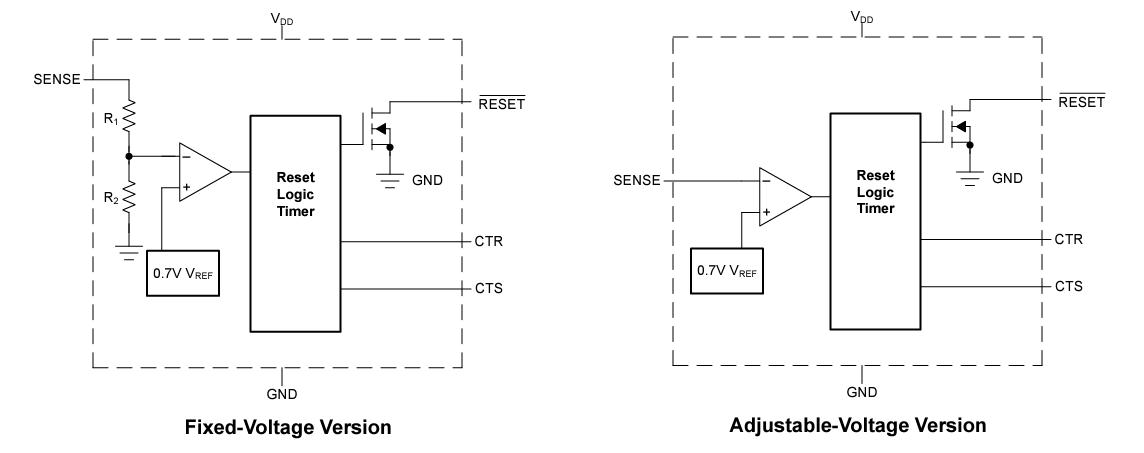

功能框图
相关评估模块
Texas Instruments TPS3842EVM 监控器评估模块 (EVM)
为TPS3842和TPS3842-Q1的所有输入和输出引脚提供样本设计和测试点。
