Texas Instruments TPS389C0XEVM 监控器评估模块 (EVM)
Texas Instruments TPS389C0XEVM监控器评估模块（EVM）是一款用于评估TPS389C0x器件的平台。TPS389C0x是一款集成式多通道过压和欠压监控器，具有Q&A看门狗和I2C可编程性，采用16引脚WQFN封装。TPS389C0XEVM可评估3通道TPS389C03-Q1多通道监控器。该器件默认采用预编程OTP选项，但可以通过I2C对其进行重新编程，从而实现不同的看门狗时序以及不同的阈值电压和容差百分比。该评估模块包含I2C接口插头、用于创建多个轨电压的LDO和为实现出色灵活性而专门布置在评估模块上的跳线。该评估模块旨在与Texas Instruments TPS389C0xQ1的其他型号搭配使用（最多6个通道）。
特性
- Q&A看门狗，用于监测SoC软件运行
- 通过I2C实现可编程开/关看门狗计时
- SoC启动初始化的启动延迟
- WDO置为有效前的可编程最大违例计数（高达7）
- 看门狗禁用引脚（WDE）
- 监控最先进的SOC
- 3通道，具有3个遥感引脚（TPS389C0300CRTERQ1）
- 2.6 V 到 5.5 V 的输入电压范围
- 高阈值精度：±5mV（-40°C至+125°C）
- 内置ADC，可提供电压读数
- 专为安全应用而设计
- 错误信号监测（ESM）
- 循环冗余校验（CRC）
- 数据包错误检查（PEC）
- 低电平有效开漏NIRQ、NRST和WDO输出
应用
- 高级驾驶辅助系统（ADAS）
- 传感器融合
- 医疗机器人
- 工业机器人

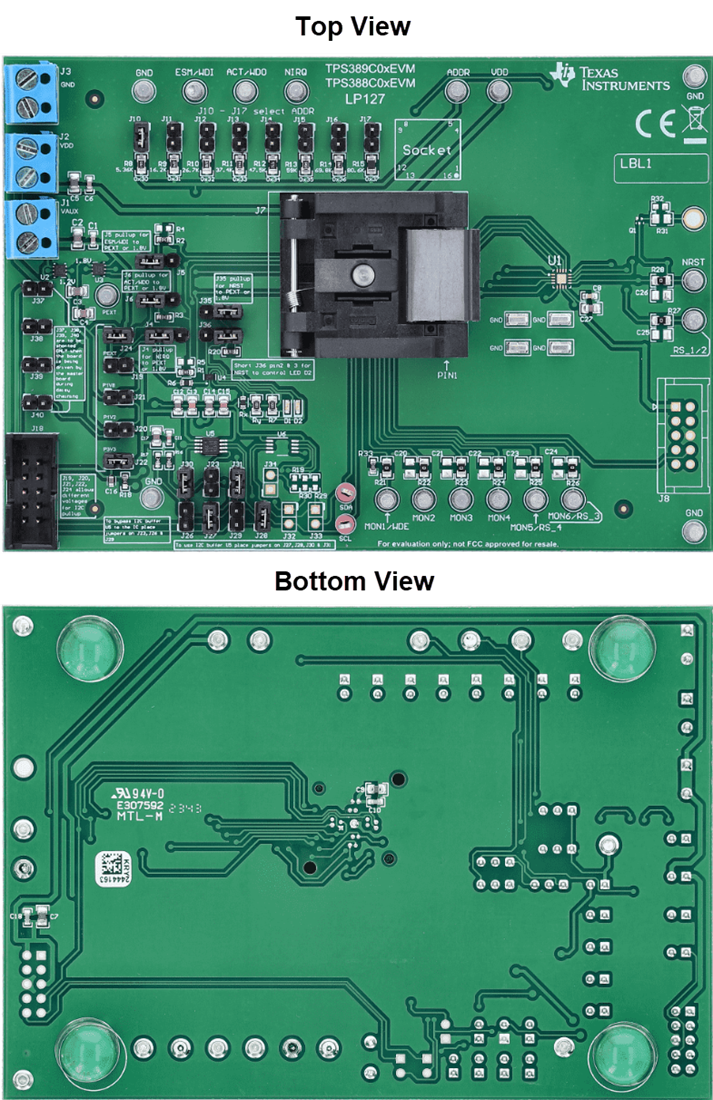

板布局
发布日期: 2024-02-26
| 更新日期: 2024-03-01
