Texas Instruments TPS51396A降压稳压器
Texas Instruments TPS51396A降压稳压器是一款高性价比、高电压输入、高效同步降压转换器，具有集成式FET。TPS51396A的主要特性是其ULQ（超低静态电流）特性，可实现低偏置电流和大占空比运行。借助ULQ功能，可在低功耗运行时显著延长电池寿命。TPS51396A的工作电源输入电压范围为4.5V至24V。它采用DCAP3控制模式提供快速瞬态响应、良好的线路和负载调节，无需外部补偿，并支持低等效串联电阻 (ESR) 输出电容器，如专用聚合物和超低ESR陶瓷电容器。
TPS51396A具有全面保护特性，包括OVP、UVP、OCP、OTP和UVLO。它将电源良好信号和输出放电功能结合在一起。TPS51396A中的MODE引脚可以用于设置Eco-Mode或OOA模式，适合轻负载运行。Eco-Mode在轻负载工作和OOA工作模式下保持高效率，开关频率大于25kHz，即使没有负载。TPS51396A支持内部和外部软启动时间选项。它具有1.3ms内部固定软启动时间。如果应用需要更长软启动时间，则外部SS引脚可以通过连接到外部电容器来实现。Texas Instruments TPS51396A采用20引脚3.0mmx3.0mm HotRod™封装，指定结温范围为–40°C至+125°C。
特性
- 输入电压范围：4.5V至24V
- D-CAP3™架构控制，可实现快速瞬态响应
- 输出电压范围：0.6V至7V
- 1%反馈电压精度 (25°C)
- 连续输出电流：8A
- 集成19.5mΩ和9.5mΩ RDS(on) 内部电源开关
- ULQ™运行，能够在系统待机期间延长电池寿命
- 可选择Eco-Mode™和OOA模式，适用于轻负载运行（通过MODE引脚）
- 600kHz、800kHz和1MHz可选开关频率（通过MODE引脚）
- Out-Of-Audio (OOA) 轻负载运行，开关频率超过25kHz
- 支持大占空比运行
- 可调软启动时间（通过SS引脚）
- 电源良好指示器
- 内置输出放电功能
- 逐周期过流保护
- 锁存输出，用于OV和UV保护
- 非锁存，用于OT和UVLO保护
- 20引脚、3.0mm×3.0mm HotRod™ VQFN封装
应用
- 笔记本电脑、DTV和STB
- 电信和网络，负载点 (POL)
- IPC、工厂自动化
- 分布式电源系统

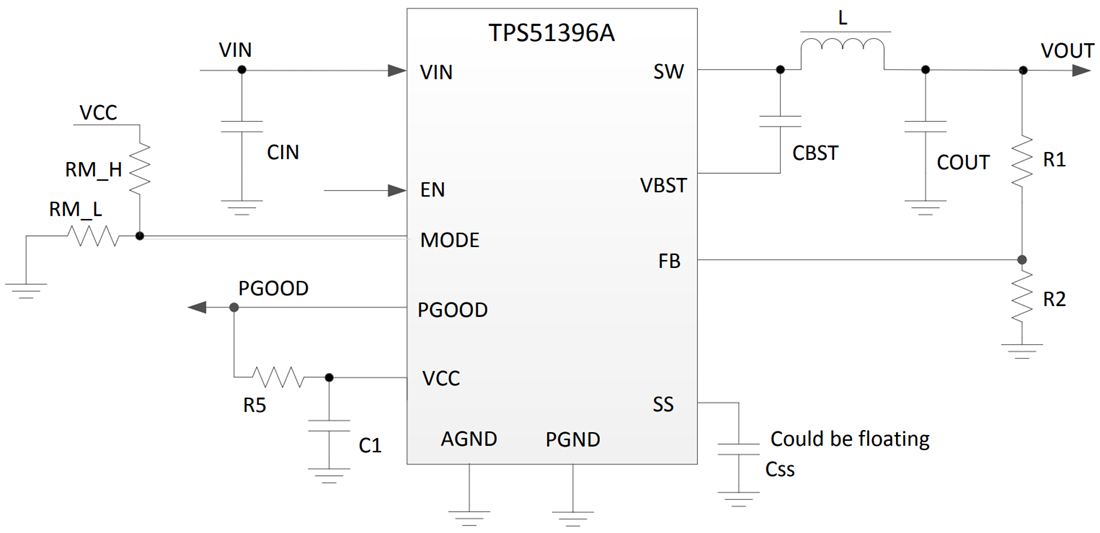

典型应用
相关开发工具
Texas Instruments TPS51396AEVM转换器评估模块
评估TPS51396A高压输入、高效、同步降压转换器。
